Welche Aluminiumlegierungen eignen sich gut für ER4943-Schweißdraht?

In der modernen Aluminiumfertigung entscheidet die Wahl des richtigen Zusatzmaterials häufig darüber, ob eine Schweißkonstruktion im Laufe der Zeit die beabsichtigte Leistung erbringt. Der Aluminium-Schweißdraht ER4943 wird häufig diskutiert, da er an der Schnittstelle zwischen Chemie, Schweißbarkeit und praktischen Fertigungsanforderungen liegt, insbesondere wenn mehrere Legierungsfamilien beteiligt sind. Da Hersteller einem zunehmenden Druck ausgesetzt sind, Haltbarkeit, Aussehen und Produktionseffizienz in Einklang bringen, wird das Verständnis, wie dieser Schweißdraht mit verschiedenen Aluminiumserien interagiert, zu einer grundlegenden Fähigkeit und nicht zu einer speziellen Nische. Von gewöhnlichen Strukturlegierungen bis hin zu architektonischen Extrusionen und Baugruppen aus gemischten Materialien taucht ER4943 häufig in realen Entscheidungen auf, bei denen das Materialverhalten in der Schweißzone genauso wichtig ist wie Konstruktionsberechnungen auf Papier.

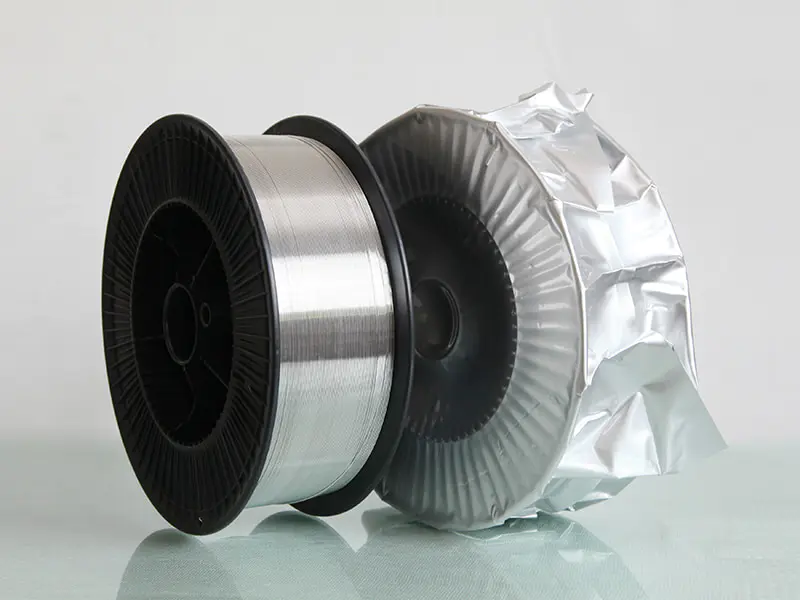

Was ist Aluminiumschweißdraht ER4943?

Aluminium-Schweißdraht ER4943 ist ein massiver Aluminium-Fülldraht, der zum Verbinden von Aluminiumkomponenten entwickelt wurde, bei denen eine stabile Schweißnahtbildung, kontrollierte Fließfähigkeit und ausgewogenes mechanisches Verhalten erforderlich sind. Es wird beim Schmelzschweißen verwendet, um geschmolzenes Metall bereitzustellen, das zwei Aluminiumteile überbrückt und nach dem Abkühlen ein integraler Bestandteil der Verbindung wird. Anstatt als Beschichtung oder Oberflächenhilfe zu fungieren, wird ER4943 Teil der endgültigen Struktur und beeinflusst, wie der geschweißte Bereich auf Belastung, Temperaturänderungen und Umwelteinflüsse reagiert.

Klassifizierungssysteme für Aluminiumlegierungen verstehen

Aluminiumlegierungen werden durch ein vierstelliges Nummerierungssystem identifiziert, das ihre Hauptlegierungselemente und allgemeinen Merkmale hervorhebt. Dieser Aufbau gruppiert Materialien basierend auf primären Ergänzungen in Serien und ermöglicht so ähnliche Eigenschaften innerhalb jeder Gruppe. Schweißer und Hersteller, die mit diesem System vertraut sind, können selbst für neue Legierungen einer bekannten Serie Aussagen über die Schweißbarkeit und die Übereinstimmung des Füllstoffs treffen.

Das Bezeichnungssystem für Schmiedealuminium identifiziert Serien anhand einer Anfangsziffer, wobei jede Serie einem primären Legierungselement entspricht. Diese Struktur ermöglicht es Ingenieuren und Werkstattmitarbeitern, die wichtigsten Materialmerkmale schnell zu erfassen, ohne sich jedes Detail merken zu müssen. Die zweite Ziffer zeigt Änderungen an der Basislegierung oder strengere Reinigungskontrollen an, und die letzten beiden Ziffern geben die genaue Legierung in der Serie oder den Reinheitsgrad für einige Gruppen an.

Eine wesentliche Aufteilung liegt zwischen wärmebehandelbaren und nicht wärmebehandelbaren Legierungen. Wärmebehandelbare Typen bauen durch Lösungsbehandlung und Alterung Festigkeit auf und bilden winzige Partikel, die die Bewegung des Metalls blockieren. Nicht wärmebehandelbare Werkstoffe gewinnen durch Kaltverfestigung oder Lösungseffekte an Festigkeit. Dieser Unterschied wirkt sich stark auf das Schweißen aus: Wärmebehandelbare Materialien erweichen in Zonen in der Nähe der Schweißnaht durch Hitze, während nicht wärmebehandelbare Materialien gleichmäßigere Eigenschaften über die gesamte Verbindung hinweg beibehalten.

Zustandsbezeichnungen nach der Legierungsnummer beschreiben die Hitze- oder Arbeitshistorie, die den aktuellen Zustand festlegt. Eine geglühte Version einer Legierung lässt sich anders schweißen als die gleiche Legierung im gehärteten Zustand, was sich auf das Rissrisiko und das endgültige Verbindungsverhalten auswirkt. Schweißer berücksichtigen bei der Auswahl der Zusatzwerkstoffe und bei der Planung des Verfahrens sowohl die Legierungsreihe als auch die Härte.

Serie	Primäres Legierungselement	Wärmebehandelbar	Allgemeine Anwendungen
1xxx	Reines Aluminium	Nein	Elektrischer Leiter, chemische Ausrüstung
2xxx	Kupfer	Ja	Luft- und Raumfahrtstrukturen, hochfester Bedarf
3xxx	Mangan	Nein	Kochutensilien, Architektur, allgemeine Fertigung
4xxx	Silizium	Variiert	Zusatzmetalle, Hartlotbleche, Gussteile
5xxx	Magnesium	Nein	Marine, Automobil, Druckbehälter
6xxx	Magnesium-Silizium	Ja	Extrusionen, Automobil, Architektur
7xxx	Zink	Ja	Luft- und Raumfahrt, hochfeste Anwendungen

Der Zusammenhang zwischen der Chemie des Grundmetalls und der Auswahl des Zusatzwerkstoffs ergibt sich daraus, was passiert, wenn sich Materialien im Schweißbad vermischen. Die Verdünnung – der Anteil des geschmolzenen und in die Schweißnaht eingearbeiteten Grundmetalls – verändert die Zusammensetzung des Zusatzwerkstoffs in Richtung der Zusammensetzung des Grundmetalls. Ein Füllmetall, das in unverdünnter Form rissbeständig ist, kann beim Mischen mit bestimmten Grundmaterialien rissanfällig werden. Das Verständnis dieser Wechselwirkung ermöglicht es Herstellern, Ergebnisse vorherzusagen, anstatt Probleme nach dem Schweißen zu entdecken.

Anforderungen an die chemische Zusammensetzung für die ER4943-Kompatibilität

Aluminium-Schweißdraht ER4943 enthält Silizium und Magnesium in definierten Bereichen, die eine zentrale Rolle bei der Bestimmung spielen, welche Grundmaterialien sich nach der Verdünnung gut mischen lassen, um ein zuverlässiges Schweißgut zu bilden. Der Siliziumgehalt verbessert die Fließfähigkeit im Schmelzbad und verkürzt die Temperaturspanne während der Erstarrung, wodurch die Wahrscheinlichkeit von Heißrissen verringert wird. Magnesium sorgt für zusätzliche Festigkeit und hilft, das Kornmuster in der Schweißnaht zu bilden.

Wenn ER4943 mit Grundmetallen kombiniert wird, die ähnlichen Elemente in passenden Mengen enthalten, behält die fertige Schweißnaht eine gute Rissbeständigkeit und geeignete mechanische Eigenschaften für den praktischen Einsatz.

Grundmaterialien mit hohem Kupfergehalt bereiten in Kombination mit ER4943-Schwierigkeiten vor. Kupfer erhöht das Risiko von Heißrissen erheblich, da sich beim Abkühlen der Schweißnaht niedrigschmelzende Schichten an den Korngrenzen bilden. Diese Schichten bilden fragile Routen, auf denen Risse entstehen und sich ausbreiten können. Selbst geringe Kupfergehalte können einen rissbeständigen Füllstoff in einen problematischen Füllstoff verwandeln, sobald Kupfer durch Verdünnung in die Schweißchemie gelangt, wodurch aus einer stabilen Kombination eine fehleranfällige wird.

Zink bringt parallele Herausforderungen mit sich, da es die Bildung von Heißrissen beim Erstarren des Metalls und die Möglichkeit von Spannungsrisskorrosion im Betrieb unter bestimmten Bedingungen begünstigt. Grundmaterialien mit nennenswertem Zinkgehalt erfordern in der Regel andere Füllstoffe als ER4943. Zink erhöht aufgrund seines niedrigen Siedepunkts auch die Porositätsgefahr und setzt Gas frei, das in der Schweißnaht Blasen bildet.

Die endgültigen Anteile von Silizium und Magnesium im Schweißgut prägen viele wichtige Eigenschaften. Zu viel Silizium ohne ausreichend Magnesium kann zu Verbindungen mit verringerter Festigkeit führen, selbst wenn die Rissbildung kontrolliert wird. Zu viel Magnesium im Vergleich zu Silizium erhöht die Festigkeit, erhöht jedoch die Rissanfälligkeit. ER4943 strebt einen gleichmäßigen Ausgangspunkt an, obwohl der Beitrag unedler Metalle dies ändert.

Geeignete Grundmaterialien enthalten Silizium und Magnesium in Mengen, die nach dem Mischen ein verarbeitbares Gleichgewicht bewahren und so ein vorhersagbares Verhalten der Schweißnaht gewährleisten.

Die Vorhersage der endgültigen Chemie des Schweißguts erfordert ein klares Verständnis der Verdünnungsraten, die je nach Schweißprozess, spezifischen Parametern, Verbindungsdesign und verwendeter Technik variieren. Typische Verdünnungsprozentsätze bieten Herstellern ein praktisches Hilfsmittel zur Beurteilung, ob eine bestimmte Grundmaterial- und Füllstoffkombination eine verarbeitbare Legierungszusammensetzung ergibt. Verbindungen mit geringer Eindringtiefe nehmen weniger Grundmetall in das Schweißbad auf, während Verbindungen mit tieferer Eindringtiefe mehr Grundmetall in das Schweißbad einbringen, wodurch sich die Zusammensetzung und ihre Eigenschaften verändern.

Das Verständnis dieser Wechselwirkungen hilft bei der Auswahl von Paarungen, die konsistente Ergebnisse ohne versteckte Fehler liefern. Es leitet auch die Entwicklung von Schweißverfahren, die berücksichtigen, wie viel Grundmaterial in das Becken gelangt, und stellt sicher, dass die Verbindung die gewünschte Rissbeständigkeit und Festigkeit erreicht.

Durch die genaue Beachtung der Elementgrenzen werden unvorhergesehene Reaktionen vermieden, sodass ER4943 auf geeignete Materialien wie vorgesehen funktioniert. Dieser Fokus auf chemische Details führt zu Schweißnähten, die auch bei anspruchsvollen Anwendungen zuverlässig funktionieren und häufige Probleme durch schlecht aufeinander abgestimmte Paarungen vermeiden.

Hersteller, die Verdünnungseffekte überwachen und kleine Testschweißungen durchführen, schaffen Sicherheit für die Produktion in vollem Umfang, reduzieren Materialverschwendung und Wiederholungsarbeiten und verbessern gleichzeitig die Gesamteffizienz und -qualität.

In der Praxis erfolgt die Verdünnung als Bindeglied zwischen Füllstoff und Basis und vermischt deren chemische Zusammensetzung in einem Verhältnis, das durch die Wärmezufuhr und die Eindringtiefe bestimmt wird. Höhere Hitze oder tiefere Fugen ziehen mehr Base in die Mischung und verlagern das Gleichgewicht in Richtung des Grundmaterials. Bei niedrigeren Einstellungen bleibt die Schweißnaht näher an der ursprünglichen Zusammensetzung des Zusatzwerkstoffs.

Das Erkennen dieser Tendenzen ermöglicht eine Anpassung der Einstellungen oder der Füllstoffauswahl, um den Ziellegierungsbereich zu erreichen. Kleine Versuche – oft einfache Modelle – bieten eine risikoarme Möglichkeit, vorherzusagen zu überprüfen. Diese Tests zeigen die tatsächliche Verdünnung unter Werkstattbedingungen und bestätigen, ob das Schweißgut hinsichtlich Rissbildung und Festigkeit innerhalb sicherer Grenzen bleibt. Die Ergebnisse fließen in Verfahrensänderungen ein und stellen sicher, dass größere Läufe mit weniger Überraschungen ablaufen.

Die Verfolgung von Verdünnungsmustern über mehrere Aufträge hinweg schafft wertvolles Werkstattwissen. Aufzeichnungen über Einstellungen, Gelenktypen und Ergebnisse zeigen Trends auf und treffen zukünftige Entscheidungen schneller und genauer. Diese gesammelten Erkenntnisse machen das Chemikalienmanagement zu einem wiederholbaren Vorteil, der eine stabile Produktion und weniger kostspielige Reparaturen unterstützt.

Die metallurgische Verträglichkeit beschränkt sich nicht nur auf die Vermeidung von Rissen; Dazu gehört auch das Erreichen einer ausreichenden Festigkeit, die dauerhafte Korrosionsbeständigkeit und die Herstellung von Verbindungen, die über ihre gesamte Lebensdauer hinweg zuverlässig funktionieren. Um eine wirklich kompatible Kombination zu erreichen, müssen mehrere Faktoren gleichzeitig erfüllt sein.

Die 6xxx-Serie: Primäres Anwendungsgebiet für ER4943

Wärmebehandelbare Aluminiumlegierungen der 6xxx-Serie stellen das natürliche Einsatzgebiet für Aluminium-Schweißdraht ER4943 dar. Diese Materialien enthalten sowohl Magnesium als auch Silizium als primäre Legierungselemente, wodurch eine Grundmetallchemie entsteht, die sich günstig mit der Zusammensetzung von ER4943 verdünnt. Das Schweißgut behält seine Rissbeständigkeit bei und bietet gleichzeitig eine ausreichende Festigkeit für viele strukturelle Anwendungen.

Die Legierung 6061 findet in der Fertigung weit verbreitete Verwendung und kommt in Teilen vor, von LKW-Rahmen und Fahrradrahmen bis hin zu Strukturträgern. Das Material erhält durch Ausscheidungshärtung eine mäßige Festigkeit, während gleichzeitig eine solide Korrosionsbeständigkeit und eine angemessene Schweißbarkeit erhalten bleiben. Beim Schweißen mit ER4943 vermischen sich Silizium und Magnesium aus der Grundlegierung und dem Zusatzwerkstoff mit dem Schweißgut, um selbst bei Verbindungen mit begrenzter Bewegung eine starke Beständigkeit gegen Heißrissbildung zu gewährleisten.

Während des Schweißens erfährt die Wärmeeinflusszone eine Erweichung durch die Auflösung von Verstärkungsausfällungen. Bei einer durchdachten Verbindungsplanung wird dieser örtliche Festigkeitsabfall jedoch berücksichtigt, um sicherzustellen, dass die gesamte Baugruppe die erforderliche Leistung erbringt.

Anwendungen für 6061 decken ein breites Branchenspektrum ab. Im Transportwesen verlassen sich Hersteller darauf, wenn es um Komponenten geht, bei denen es auf die Balance zwischen Festigkeit und Gewicht ankommt. Schiffbauer schätzen seine Widerstandsfähigkeit im Süßwasser und in bestimmten Salzwasserumgebungen. Allgemeine Fertigungsbetriebe halten 6061 als flexible Wahl bereit, die vielfältige Aufgaben gut bewältigt.

ER4943 lässt sich bei diesen Anwendungen zuverlässig mit dieser Legierung kombinieren, wenn Schweißer neben der richtigen Materialauswahl auch geeignete Methoden anwenden. Die Kombination aus 6061 und ER4943 unterstützt die praktische Fertigung in anspruchsvollen Umgebungen. Die Chemie des Füllstoffs ergänzt das Grundmaterial und sorgt für Schweißnähte, die auch unter den in diesen Bereichen typischen thermischen und mechanischen Belastungen stabil bleiben. Diese Paarung ermöglicht es Bauherren, langlebige Strukturen ohne übermäßige Schwierigkeiten bei den Schweißverfahren zu erreichen.

Hersteller, die mit 6061 arbeiten, schätzen neben der Schweißleistung auch die Bearbeitbarkeit und Formbarkeit der Legierung. Diese Eigenschaften machen es zu einer bevorzugten Option sowohl für Prototypen als auch für Produktionsläufe. ER4943 steigert diese Vielseitigkeit, indem es rissbeständige Verbindungen liefert, die die Gesamtvorteile der Legierung beibehalten.

Zusammenfassend lässt sich sagen, dass die Legierung 6061 in Kombination mit ER4943 einen zuverlässigen Weg für viele strukturelle und funktionelle Anwendungen bietet und Materialstärken mit Schweißpraktikabilität kombiniert.

Legierung 6063 dominiert den Architekturextrusionsmarkt und bildet Fensterrahmen, Türrahmen, Geländer und Zierleisten in Gebäuden. Das Material lässt sich leicht in komplexe Formen extrudieren und bietet gleichzeitig eine ausreichende Festigkeit für diese Anwendungen. Aufgrund der geringeren Festigkeit im Vergleich zu 6061 eignet sich die 6063-Legierung nicht gut für besondere strukturelle Belastungen, obwohl sie aufgrund ihrer guten Verarbeitungseigenschaften und Korrosionsbeständigkeit für architektonische Anwendungen geeignet ist.

ER4943 schweißt 6063 erfolgreich und schafft Verbindungen, die Eloxieren und andere Endbehandlungen zulassen, obwohl die Farbabstimmung zwischen Schweißnaht und Grundmetall berücksichtigt werden muss.

Legierung 6082 in europäischen Spezifikationen

Nach europäischen Standards sticht die Legierung 6082 als höherfeste Option innerhalb der 6xxx-Serie hervor. Es werden verfeinerte Elementmengen verwendet, um bessere mechanische Eigenschaften zu erzielen und gleichzeitig die von der Gruppe gemeinsamen Wärmebehandelbarkeitseigenschaften beizubehalten. Diese Kombination macht es für strukturelle Anwendungen geeignet, die eine erhöhte Festigkeit erfordern, wie z. B. Brückenkomponenten, Krankonstruktionen und Transportrahmen.

ER4943 paart sich mit 6082 und folgt denselben Richtlinien wie andere Legierungen der 6xxx-Familie. Der Silizium- und Magnesiumgehalt sowohl im Zusatzwerkstoff als auch im Grundwerkstoff schafft Schweißbedingungen, die rissfreie Verbindungen begünstigen. Der Füllstoff trägt dazu bei, die Erstarrung so zu steuern, dass die Schweißnahtintegrität auch bei eingeschränkten Anordnungen, wie sie bei Strukturarbeiten üblich sind, erhalten bleibt.

Hersteller, die mit 6082 arbeiten, schätzen das Verhältnis von Festigkeit und Verarbeitbarkeit. Die Legierung reagiert in Kombination mit ER4943 gut auf Standardschweißverfahren und erzeugt Verbindungen, die unter Belastung standhalten, ohne dass besondere Vorsichtsmaßnahmen über eine gute Technik und Verbindungsvorbereitung hinaus erforderlich sind. Diese Zuverlässigkeit unterstützt eine effiziente Produktion bei Projekten, bei denen es auf Gewichtsreduzierung und Haltbarkeit ankommt.

In der Praxis ermöglicht die Zusammensetzung von 6082, nach der Wärmebehandlung nützliche Eigenschaften zu erreichen, und beim Schweißen mit ER4943 bleiben diese Eigenschaften im Verbindungsbereich ausreichend erhalten. Der Füllstoff gleicht Veränderungen in der Wärmeeinflusszone aus und sorgt für Schweißnähte, die den Konstruktionserwartungen hinsichtlich Festigkeit und Fehlerbeständigkeit entsprechen.

Insgesamt bietet die Kombination aus 6082 und ER4943 einen praktischen Weg für den Bau stärkerer Aluminiumstrukturen in anspruchsvollen europäischen Anwendungen.

Weitere Varianten der 6xxx-Serie

Andere Legierungen der 6xxx-Familie erfüllen besondere Anforderungen. Alloy 6005 zeichnet sich durch seine einfache Formbarkeit zu detaillierten Profilen aus. 6351 verleiht Rohren und Rohren in strukturellen Rollen zusätzliche Festigkeit. 6101 konzentriert sich auf elektrische Anwendungen und sorgt für ein Gleichgewicht zwischen Leitfähigkeit und ausreichender mechanischer Leistung. Alle diese Varianten passen aufgrund ihrer gemeinsamen Zusammensetzungsgrundlage und ähnlichen Reaktionen beim Schweißen zu ER4943.

Überlegungen zur Wärmeeinflusszone für 6xxx-Legierungen

Die Wärmeeinflusszone bildet sich bei allen 6xxx-Materialien, unabhängig vom verwendeten Füllstoff. Der Bereich neben der Schweißnaht erreicht Temperaturen, die die bei der Wärmebehandlung gebildeten Festigungsausscheidungen auflösen. Ohne die Kühlung präzise, ​​die für eine ordnungsgemäße Wiederausfällung erforderlich ist, wird diese Zone weicher und weist eine geringere Festigkeit auf als das unberührte Grundmetall. Das erweichte Band erstreckt sich normalerweise über mehrere Millimeter von der Fusionsgrenze.

Diese lokale Festigkeitsreduzierung muss bei der gemeinsamen Planung berücksichtigt werden. Um dies zu kompensieren, fügen Sie Konstrukteure entlang der Lastpfade häufig Materialdicke oder Verstärkungen hinzu. Dieser Ansatz stellt sicher, dass die Gesamtbaugruppe trotz des vorübergehenden Härteverlusts im wärmebeeinflussten Bereich die erforderliche Leistung beibehält.

Mit dem 6xxx-Verhalten vertraute Hersteller passen die Schweißparameter an, um das Ausmaß und die Auswirkungen der Erweichung zu begrenzen. Eine geringere Wärmezufuhr und eine kontrollierte Fahrgeschwindigkeit tragen dazu bei, die Zonengröße zu reduzieren und so die ursprünglichen Eigenschaften besser zu erhalten. Während durch das Schweißen manchmal eine gewisse Festigkeit wiederhergestellt werden kann, hängen viele Anwendungen von den Bedingungen im Schweißzustand ab, sodass eine sorgfältige anfängliche Planung wichtig ist.

ER4943 ergänzt diese Überlegungen, indem es Klangfusionszonen erzeugt, die sich nahtlos in die weicher gemachten angrenzenden Bereiche integrieren. Die Rissbeständigkeit des Füllstoffs verhindert Defekte, die den Festigkeitsverlust in der Wärmeeinflusszone verschlimmern könnten, und sorgt so für zuverlässige Verbindungen in wärmebehandelbaren Legierungen bei vielfältigen Einsatzzwecken.

6xxx-Legierung	Typische Anwendungen	Relative Stärke	ER4943-Kompatibilität	Besondere Überlegungen
6061	Struktur, Automobil, Schifffahrt	Mäßig–Hoch	Sehr gut	Vielseitiger Allzweck
6063	Architektonische Extrusionen	Mäßig	Sehr gut	Das Erscheinungsbild der Endbearbeitung ist entscheidend
6082	Europäischer Baustandard	Hoch	Sehr gut	Verbesserte Festigkeitseigenschaften
6005	Komplexe Extrusionen	Mäßig	Sehr gut	Hervorragende Formbarkeit
6351	Rohr- und Rohrkonstruktionen	Mäßig–Hoch	Sehr gut	Druckbehälteranwendungen

Kann ER4943 Aluminiumlegierungen der Serie 5xxx verbinden?

Die 5xxx-Serie gewinnt durch Magnesiumzusätze ohne Wärmebehandlung an Festigkeit, wodurch nicht wärmehandelbare Legierungen entstehen, deren Eigenschaften über Schweißverbindungen gleichmäßiger sind als bei 6xxx-Materialien. Der Magnesiumgehalt schwankt innerhalb der Serie erheblich und reicht von relativ niedrigen Konzentrationen bis hin zu recht hohen Prozentsätzen, die sich dramatisch auf Festigkeit und Schweißbarkeit auswirken. Diese Variante führt zu Situationen, in denen sich ER4943 für einige 5xxx-Materialien als geeignet erweist, während für andere andere Zusatzmetalle erforderlich sind.

5xxx-Legierungen mit niedrigerem Magnesiumgehalt, wie z. B. 5052, weisen einen moderaten Magnesiumgehalt auf, sodass ihre Chemie gut mit ER4943 harmoniert. Dieses Material findet Verwendung in der allgemeinen Fertigung, bei Automobilteilen und Schiffskonstruktionen, wo eine mittlere Festigkeit erreicht wird. Beim Schweißen mit ER4943 bringt die Verdünnung Silizium aus dem Zusatzwerkstoff in die Schweißnaht, während Magnesium hauptsächlich aus der Basis stammt, wodurch eine Schweißmetallchemie entsteht, die von Verbindungen der 6xxx-Serie ähnelt. Das Ergebnis sind Schweißnähte, die rissbeständig sind und eine geeignete Festigkeit für eine Vielzahl praktischer Anwendungen bieten.

Varianten mit höherem Magnesiumgehalt wie 5083, 5086 und 5456

Legierungen mit höherem Magnesiumgehalt wie 5083, 5086 und 5456 bieten aufgrund ihres Magnesiumgehalts eine höhere Festigkeit, sind dadurch aber auch anfälliger für Heißrisse. ER4943 kann diese Materialien technisch verbinden, doch Füllstoffe mit hohem Magnesiumgehalt passen in der Regel besser zur Grundfestigkeit und vermeiden Festigkeitsunterschiede, die zu Spannungspunkten führen können. Besonders bei Schiffskonstruktionen ist diese enge Festigkeitsübereinstimmung erforderlich, die ER4943 möglicherweise nicht vollständig bietet.

Zu den Fällen, in denen ER4943 für 5xxx-Materialien geeignet ist, gehören Reparaturschweißungen, bei denen die Risskontrolle Vorrang vor der Spitzenfestigkeit hat, unterschiedliche Verbindungen zwischen 5xxx und 6xxx, bei denen ER4943 als ausgeglichener Mittelweg beginnt, und Teile mit geringerer Belastung, bei denen der Festigkeitsunterschied akzeptabel bleibt. Der Hersteller sollte jeden Auftrag einzeln bewerten, anstatt feste Regeln zu verwenden.

Meeresumgebungen fügen Faktoren hinzu, die über die Festigkeitsanpassung hinausgehen. Bei Kontakt mit Salzwasser ist die Korrosionsbeständigkeit von großer Bedeutung. Die 5xxx-Serie verträgt Korrosion gut, aber die Zusammensetzung des Schweißmetalls beeinflusst die dauerhafte Haltbarkeit. Das Silizium von ER4943 verändert die Schweißkorrosionseigenschaften im Vergleich zu Füllstoffen mit hohem Magnesiumgehalt, was möglicherweise die Lebensdauer unter rauen Bedingungen beeinträchtigt.

Strukturelle Anwendungen, die eine gleichmäßige Festigkeit über die Fugen hinweg erfordern, vorzugsweise im Allgemeinen geeignete Füllstoffe gegenüber ER4943 für Arbeiten mit hohem Magnesiumgehalt 5xxx. Vorschriften, Konstruktionsspezifikationen und Berechnungen gehen häufig davon aus, dass die Festigkeitsniveaus von ER4943-Schweißnähten möglicherweise nicht erreicht werden. Durch die Überprüfung dieser Anforderungen vor der Materialauswahl werden spätere Korrekturen vermieden.

Arbeiten mit Legierungen der Serie 3xxx und ER4943

Manganhaltige Legierungen der 3xxx-Serie eignen sich für Anwendungen, bei denen mäßige Festigkeit, gute Formbarkeit und ausreichende Korrosionsbeständigkeit die Anforderungen erfüllen, ohne dass eine komplexe Wärmebehandlung erforderlich ist. Gängige Materialien wie 3003 und 3004 kommen in Kochutensilien, Wärmetauschern, Lagertanks, Dächern und der allgemeinen Blechfertigung vor. Aufgrund der relativ einfachen Zusammensetzung und der Tatsache, dass sie nicht wärmebehandelbar sind, gehören diese Materialien zu den Aluminiumlegierungen, die sich am einfachsten erfolgreich schweißen lassen.

Die Legierungen der 3xxx-Serie sind mit einer breiten Palette von Aluminiumzusatzwerkstoffen kompatibel und bieten Herstellern flexible Optionen und minimale Kompatibilitätsprobleme. ER4943 funktioniert auf diesen Grundmaterialien zuverlässig und erzeugt dank seiner Silizium- und Magnesiumzusätze häufig Verbindungen, die die Festigkeit des Grundmetalls übertreffen. Diese breite Akzeptanz ermöglicht es Werkstätten, weniger Füllertypen für verschiedene Aufgaben auf Lager zu halten, wodurch der Lagerbestand optimiert und der Schulungsbedarf verringert wird.

Zu den industriellen Anwendungen für 3xxx-Materialien zählen Chemikalientanks, Lebensmittelverarbeitungsgeräte, Gebäudeverkleidungen und allgemeine Blecharbeiten, bei denen die Korrosionsbeständigkeit und angemessene Festigkeit von Aluminium den Anforderungen genügen. Schweißer stoßen bei Reparatur- oder Wartungsarbeiten häufig auf 3xxx-Legierungen, bei denen eine genaue Identifizierung schwierig sein kann. Die tolerante Natur dieser Legierungen verringert das Risiko, wenn die genaue Zusammensetzung unklar ist.

Kostenerwägungen veranlassen Hersteller häufig dazu, 3xxx-Materialien gegenüber höherfesten Legierungen zu wählen, wenn wesentliche mechanische Eigenschaften nicht erforderlich sind. Diese Legierungen haben im Vergleich zu wärmebehandelbaren Sorten einen niedrigeren Preis und erleiden keinen Festigkeitsverlust durch Schweißhitze, da sie nicht wärmebehandelbar sind. Projekte, die genau auf die Kosten achten, die zuverlässige Leistung schätzen und das günstige Kostengleichgewicht, das 3xxx-Legierungen bieten.

Bei der Verwendung von Aluminiumschweißdraht ER4943 auf 3xxx-Materialien sind das Erscheinungsbild der Verbindung und die Oberflächenbeschaffenheit im Allgemeinen sauber. Die Eigenschaften zwischen Schweißnaht und Grundmetall führen zu sauberen Ergebnissen in exponierten Bereichen. Beim Eloxieren kommt es zu einer leichten, durch Silizium verursachten Farbabweichung, die jedoch weniger auffällig bleibt als bei Füllstoffen, die mehr Silizium enthalten.

Kompatibilität aus reinem Aluminium und der 1xxx-Serie

Die 1xxx-Serie besteht aus technisch reinem Aluminium mit sehr wenigen Legierungselementen. Diese Materialien werden für Anwendungen ausgewählt, die auf Eigenschaften beruhen, die Legierungszusätze verringern würden: elektrische Leitfähigkeit, Wärmeleitfähigkeit und Korrosionsbeständigkeit in bestimmten chemischen Umgebungen. Zu den Anwendungen gehören elektrische Leiter, Ausrüstung für den Umgang mit Chemikalien und dekorative Teile, bei denen es auf Reinheit ankommt.

Das Schweißen von reinem Aluminium bringt im Vergleich zu legiertem Aluminium eigene Herausforderungen mit sich. Die hohe Wärmeleitfähigkeit leitet die Wärme schnell aus dem Schweißbereich ab, so dass eine höhere Wärmezufuhr erforderlich ist, um eine ordnungsgemäße Verschmelzung zu erreichen. Die geringe Eigenfestigkeit bedeutet, dass Verbindungen bei der Lastaufnahme stärker von dickeren Abschnitten als von der Materialfestigkeit abhängen. Das Porositätsrisiko steigt aufgrund der Unterschiede im Wasserstoffverhalten zwischen geschmolzenem und festem Zustand.

Die Auswahl des Füllstoffs für die 1xxx-Serie hängt von den Prioritäten des Auftrags ab. Wenn die elektrische oder thermische Leitfähigkeit von entscheidender Bedeutung ist, verringert der Siliziumzusatz von ER4943 diese Eigenschaften deutlich. Für leitfähigkeitsorientierte Arbeiten werden häufig reine Aluminiumfüllstoffe verwendet, obwohl diese eine geringere Festigkeit und eine höhere Rissneigung bieten. Das Gleichgewicht zwischen Schweißnahtfestigkeit und Leitfähigkeit erfordert sorgfältige Überlegungen.

ER4943 eignet sich für 1xxx-Materialien in strukturellen Verbindungen, bei denen die Leitfähigkeit keine Rolle spielt, bei Reparaturen an weniger kritischen Teilen oder bei Baugruppen, bei denen Silizium die Leistung nicht beeinträchtigt. Chemische Geräte akzeptieren manchmal ER4943-Schweißungen, wenn in der Schweißzone Silizium in der Umgebung verarbeitet wird. Jeder Fall erfordert eine besondere Prüfung statt allgemeiner Regeln.

Zu den weiteren Füllstoffen für Reinaluminium gehören spezielle Typen, die auf hohe Reinheitsanforderungen ausgerichtet sind. Diese bergen ein gewisses Rissrisiko, um die Leitfähigkeit und die chemische Eignung aufrechtzuerhalten. Betriebe, die regelmäßig mit 1xxx-Serien arbeiten, halten in der Regel mehrere Fülloptionen bereit, um unterschiedliche Projektanforderungen abzudecken.

Warum die Serien 2xxx und 7xxx unterschiedliche Ansätze erfordern

Hochfeste Aluminiumlegierungen der Serien 2xxx und 7xxx eignen sich für Anwendungen, bei denen die mechanischen Anforderungen die Anforderungen anderer Legierungen überschreiten. Strukturen in der Luft- und Raumfahrt, Verteidigungsausrüstung und speziellen Industrieteilen sind aufgrund ihrer verbesserten Eigenschaften auf diese Materialien angewiesen. Das Kupfer in 2xxx-Legierungen und das Zink in 7xxx-Legierungen sorgen für diese Festigkeit, führen aber auch zu erheblichen Schweißschwierigkeiten, die ER4943 ungeeignet machen.

Kupferhaltige Werkstoffe der 2xxx-Reihe zeigen beim Schweißen eine starke Heißrissneigung. Kupfer bildet an den Korngrenzen niedrig schmelzende Verbindungen, die flüssig bleiben, nachdem das umgebende Aluminium erstarrt ist, wodurch fragile Filme entstehen, die unter Abkühlungsbelastungen reißen. Selbst mäßige Kupfergehalte verursachen Probleme und machen Standardfüllstoffe wie ER4943 unwirksam. Das Rissrisiko ist so hoch, dass viele 2xxx-Legierungen für das konventionelle Schmelzschweißen als schwierig oder unpraktisch angesehen werden.

Die zinkgelagerte 7xxx-Serie steht vor vergleichbaren Herausforderungen. Ein erhöhter Zinkgehalt erhöht die Rissanfälligkeit und kann zu Porosität führen, da Zink beim Erhitzen verdampft. Die außergewöhnliche Festigkeit dieser Legierungen im behandelten Zustand führt dazu, dass die Wärmeeinflusszone merklich weicher wird, wodurch die Verbindungsfestigkeit häufig unter ein akzeptables Niveau für tragende Anwendungen sinkt. Ingenieure in der Luft- und Raumfahrttechnik vermeiden in der Regel das Schmelzschweißen von 7xxx-Legierungen, wenn möglich, und entscheiden sich stattdessen für die mechanische Verbindung.

Für Fälle, in denen das Schmelzschweißen von 2xxx- oder 7xxx-Materialien erforderlich ist, gibt es spezielle Zusatzwerkstoffe. Diese sollen die Rissbildung minimieren und gleichzeitig eine hohe Festigkeit bieten. Dennoch erfordert das Schweißen dieser Legierungen auch mit geeigneten Füllstoffen ein sorgfältiges Vorwärmen, eine präzise Wärmekontrolle und eine vorgeschriebene Reihenfolge. Der Erfolg bleibt geringer als bei besser schweißbaren Serien.

Kunliwelding weist darauf hin, dass Hersteller, die mit 2xxx- oder 7xxx-Materialien arbeiten, diese als außerhalb des ER4943-Bereichs liegend erkennen. Die Verwendung von ER4943 bei diesen Legierungen führt unabhängig von Fertigkeit oder Technik zu rissigen Schweißnähten. Die chemische Nichtübereinstimmung kann nicht durch Verfahrensänderungen behoben werden, weshalb eine genaue Materialidentifizierung vor Beginn unerlässlich ist.

Ungleiche Legierungskombinationen mit Aluminium-Schweißdraht ER4943

Bei der praktischen Herstellung und Reparatur kommt es häufig vor, dass verschiedene Aluminiumlegierungen in derselben Struktur verbunden werden. Durch die Kostenoptimierung werden Hochleistungslegierungen oft auf Bereiche mit hoher Belastung beschränkt, während in weniger anspruchsvollen Zonen wirtschaftlichere Legierungen verwendet werden. Spezifische Anforderungen erfordern möglicherweise bestimmte Legierungen für eine verbesserte Korrosionsbeständigkeit, einfachere Formgebung oder andere Eigenschaften. Bei Reparaturarbeiten ist häufig das Aufschweißen von neuem Material auf bestehende Teile aus einer anderen Legierungsreihe erforderlich.

Bei zahlreichen unterschiedlichen Verbindungen ist das Füllmetall ER4943 eine praktikable Option, insbesondere wenn eine Basislegierung aus der 6xxx-Serie oder vergleichbaren niedriglegierten Typen stammt. Seine Chemie gleicht die Verdünnung beider Materialien aus und erzeugt Schweißnähte mit zufriedenstellender Beständigkeit gegen Heißrissbildung. Der Einsatz von Legierungen der 2xxx-Serie oder hochzinkhaltigen 7xxx-Legierungen in der Verbindung erhöht jedoch die Rissanfälligkeit erheblich und erfordert in der Regel andere Füllstoffe oder alternative Verbindungsmethoden.

Ingenieure und Schweißer berücksichtigen die spezifische Legierungskombination, die erwarteten Verdünnungseffekte und die Betriebsbedingungen, um zu entscheiden, ob ER4943 akzeptabel ist oder ob ein anderer Füllstoff oder Prozess zuverlässig ist. Testschweißungen an repräsentativen Mustern bestätigen die Eignung, bevor mit der Produktion von Teilen fortgefahren wird.

Das Verbinden von wärmebehandelbaren Legierungen der Serie 6xxx mit nicht wärmebehandelbaren Materialien der Serie 5xxx stellt eine häufig unähnliche Kombination dar. Der Aluminium-Schweißdraht ER4943 eignet sich recht gut für diese Anwendung, da er Rissfestigkeit bietet und gleichzeitig Schweißmetall mit Eigenschaften erzeugt wird, die zwischen den beiden Grundmaterialien liegen.

Das Silizium von ER4943 verbindet sich mit Magnesium aus beiden Grundmetallen und erzeugt so eine Chemie, die die Rissneigung von reinen Magnesiumfüllstoffen vermeidet und gleichzeitig eine bessere Festigkeit als reine Siliziumoptionen bietet.

Wärmebehandelbare bis nicht wärmebehandelbare Verbindungen führen zu Situationen, in denen eine Seite der Schweißnaht weicher wird, während die andere Seite gleichbleibende Eigenschaften beibehält. Die wärmebehandelbare Seite entwickelt eine erweichte Wärmeeinflusszone, während die nicht wärmebehandelbare Seite eine Festigkeit aufweist, die näher am Niveau des Grundmetalls liegt. Bei der Verbindungskonstruktion muss dieser Eigenschaftsgradient berücksichtigt werden, wobei kritische Belastungen häufig hauptsächlich auf der nicht wärmebehandelbaren Seite platziert werden oder indem die Abschnittsdicke auf der wärmebehandelbaren Seite erhöht wird.

Galvanische Korrosion wird zu einem Problem, wenn unterschiedliche Legierungen in der Gegenwart von Elektrolyten miteinander in Kontakt kommen. Unterschiedliche Legierungszusammensetzungen erzeugen unterschiedliche elektrochemische Potenziale, und wenn sie elektrisch verbunden werden, während sie in eine leitfähige Flüssigkeit eingetaucht sind, fließt Strom vom anodischen zum kathodischen Material. Das anodische Material korrodiert beschleunigt, während das kathodische Material geschützt bleibt. Aluminiumlegierungen bleiben innerhalb der galvanischen Reihe in unmittelbarer Nähe, wodurch dieser Effekt verringert wird, obwohl erhebliche Kombinationen zu Problemen führen können.

Die Serviceumgebung hat großen Einfluss auf akzeptable unterschiedliche Kombinationen. Trockene Innenräume tolerieren Materialpaarungen, die bei Einwirkung von Meersalzwasser schnell versagen würden. Für chemische Prozessanlagen muss berücksichtigt werden, wie verschiedene Legierungen bei Prozesstemperaturen auf bestimmte Chemikalien reagieren. Bei der Auswahl von Materialien und Zusatzmetallen für verschiedene Verbindungen muss der Hersteller das Gesamtbild der Dienstleistung bewerten.

Basismetall 1	Basismetall 2	ER4943 Eignung	Primäre Überlegung	Alternativer Ansatz
6061	5052	Darm	Festigkeitsanpassung akzeptabel	Wie angegeben verwenden
6063	3003	Darm	Stärker schweißen als beide Basen	Wie angegeben verwenden
6061	5083	Fair	Festigkeitsunterschied erheblich	Erwägen Sie einen Füllstoff mit hohem Magnesiumgehalt
6082	5086	Fair	Marineanwendungen müssen überprüft werden	Umgebung bewerten
6063	5052	Darm	Für die allgemeine Fertigung geeignet	Wie angegeben verwenden

Das erfolgreiche Verbinden unterschiedlicher Materialien hängt in hohem Maße von einer durchdachten Verbindungskonfiguration ab. Durch die Positionierung der Schweißnaht oder Verbindung in Bereichen mit geringerer Belastung werden die Folgen nicht übereinstimmender Eigenschaften wie Streckgrenze, Modul oder Wärmeausdehnungskoeffizient minimiert. Eine zunehmende Materialdicke um die Verbindung herum sorgt für mehr Querschnitt, um Lasten durch potenziell beeinträchtigte Bereiche zu tragen. Der Einbau von Verstärkungsplatten, Verdoppelungen oder ähnlichen Elementen ermöglicht eine gleichmäßigere Lastübertragung über die Schnittstelle und verbessert so die Leistung und Haltbarkeit der Verbindung.

Aluminiumgusslegierungen und Anwendung des Füllstoffs ER4943

Aluminiumgusslegierungen weisen im Vergleich zu ihren bearbeiteten Gegenstücken unterschiedliche chemische Zusammensetzungen, mikrostrukturelle Merkmale und Eigenschaftsprofile auf. Der dem Gießen inhärente Erstarrungsprozess führt häufig zu größeren Korngrößen und kann Porosität hervorrufen, Eigenschaften, die bei extrudierten, gewalzten oder geschmiedeten Materialien normalerweise fehlen. Schweißarbeiten an Aluminiumgussteilen werden üblicherweise zur Reparatur von Gussfehlern, zum Verbinden von Gussteilen mit bearbeiteten Abschnitten oder zum Zusammenfügen mehrerer Gussteile zu größeren Strukturen durchgeführt.

Da Gusslegierungen im Vergleich zu Knetwerkstoffen andere thermische Eigenschaften und Erstarrungsmuster aufweisen, sind spezielle Schweißverfahren und Zusatzwerkstoffe erforderlich. Der Zusatzwerkstoff ER4943 wird aufgrund seiner guten chemischen Übereinstimmung mit typischen Gusslegierungszusammensetzungen häufig beim Schweißen von Aluminiumgussteilen eingesetzt. Diese Übereinstimmung führt zu Schweißnähten, die eine gleichbleibende Integrität, angemessene mechanische Festigkeit und einen guten Schutz gegen Heißrisse während der Erstarrung bieten.

Für ER4943 eignen sich vor allem Legierungen, die bereits Silizium enthalten, um die Fließfähigkeit des Gussteils und die Formfüllung zu verbessern. Der vorhandene Siliziumgehalt des Grundmetalls ergänzt die Zusammensetzung des Zusatzwerkstoffs, sodass das beim Schweißen zusätzlich eingebrachte Silizium nur minimale Störungen der Schweißbadchemie verursacht. Dieses Gleichgewicht unterstützt eine saubere Erstarrung mit verringertem Rissrisiko.

Legierung 356 bleibt zusammen mit häufigen Varianten wie A356 und verwandten Güten wie 357 eine bevorzugte Wahl für Aluminiumgussteile in Automobilstrukturen, tragenden Komponenten und Industrieanlagen. Die Legierung verwendet kontrollierte Siliziumzusätze, um einen effektiven Schmelzfluss für komplizierte Formen zu gewährleisten, und enthält Magnesium, um eine Ausscheidungshärtung zu ermöglichen. Diese Eigenschaften sorgen für eine gute Gießbarkeit, funktionelle Festigkeit im Gusszustand und bemerkenswerte Eigenschaftsverbesserungen durch Lösungsbehandlung und Alterung.

Bei Schweißvorgängen mit diesen Legierungen wird häufig der Zusatzdraht ER4943 empfohlen, der durchweg Schweißnähte mit ausreichender Festigkeit und Integrität für anspruchsvolle Einsatzbedingungen erzeugt.

Die Hauptschwierigkeit liegt in der Porosität, die ihren Ursprung in der ursprünglichen Erstarrung des Gussstücks hat und in dem Schweißgut übergehen und Gasporen bilden kann. Dies gelingt den Betreibern erfolgreich durch reduzierte Fahrgeschwindigkeiten, präzise Lichtbogeneinstellungen und eine strenge Kontrolle der Wärmezufuhr, um die Bildung und den Einschluss von Gastaschen zu verhindern.

Herausforderungen der Porosität beim Schweißen von Aluminiumguss

Die größte Herausforderung beim Schweißen von Aluminiumgussteilen bleibt die Porosität. In der Schmelze werden gelöste Gase beim Abkühlen und Erstarren eingeschlossen und erzeugen verstreute innere Hohlräume im gesamten Material. Durch das Umschmelzen dieser Bereiche während des Schweißens wird das eingeschlossene Gas in das Schweißbad freigesetzt, wo es als Porosität in der endgültigen Schweißnaht verbleiben kann. Diese Hohlräume beeinträchtigen die mechanischen Eigenschaften und können zu Undichtigkeiten in Komponenten führen, die für die Druckhaltung ausgelegt sind.

Vor dem Schweißen werden durch eine gründliche Prüfung mit visuellen Methoden oder Farbeindringverfahren Zonen mit übermäßiger Porosität festgestellt. Das mechanische Entfernen der Oberflächenporosität durch Schleifen oder Fugenhobeln vor Beginn der Schweißung verringert die Wahrscheinlichkeit, dass in der fertigen Verbindung Fehler auftreten, erheblich.

Wichtige Praktiken für das Reparaturschweißen

Um einwandfreie Reparaturschweißnähte an Aluminiumgussteilen zu erhalten, sind eine sorgfältige Oberflächenvorbereitung und eine sorgfältige Kontrolle beim Schweißen erforderlich. Gussteile enthalten häufig Reste von Formtrennmitteln, Kernmaterialien, Schneidflüssigkeiten aus der Bearbeitung oder im Betrieb gesammelte Verunreinigungen. Wenn diese Substanzen beim Schweißen vorhanden sind, verflüchtigen sie sich, verbrennen oder reagieren mit dem Lichtbogen, wodurch zusätzliche Porosität, Oxideinschlüsse oder Bereiche mit mangelnder Schmelze entstehen.

Die Standardvorbereitung beginnt mit einer gründlichen Lösungsmittelentfettung, um Öle und organische Filme aufzulösen und zu entfernen. Anschließend werden durch eine aggressive mechanische Reinigung – mit herkömmlichen Edelstahldrahtbürsten, Schleifscheiben oder Strahlmitteln – der hartnäckige Oxidfilm und alle eingebetteten Fremdkörper entfernt. Dies stellt sicher, dass das Grundmetall sauber und aufnahmefähig ist, was die Qualität und Zuverlässigkeit der Ergebnisse der Reparaturschweißung erheblich verbessert.

Bei stärkerer Verschmutzung kann chemisches Ätzen oder Beizen erforderlich sein, um sauberes Grundmetall freizulegen und eine solide Grundlage für die Reparaturschweißung zu schaffen.

Einfluss des Temperzustands auf das Schweißverhalten

Die einem Aluminiumbauteil zugewiesene Härtebezeichnung gibt die spezifische Kombination aus thermischer und mechanischer Bearbeitung an, die es durchlaufen hat, was wiederum seine Festigkeit, Duktilität und sein Verhalten beim Schweißen bestimmt. Dieselbe Grundlegierung kann in unterschiedlichen Härtezuständen erhebliche Unterschiede in der Rissempfindlichkeit, den Anforderungen an die Wärmezufuhr und der endgültigen Verbindungsleistung aufweisen. Die Berücksichtigung der vorhandenen Bedingungen ist für die Entwicklung zuverlässiger Schweißverfahren und die Auswahl geeigneter Schweißzusätze von entscheidender Bedeutung.

Der vollständig geglühte Zustand, der auch als „O“-Temper bezeichnet wird, führt zu einer verringerten Festigkeit, aber einer erhöhten Duktilität. Bei aushärtbaren Legierungen löst dieser Zustand die beim Altern gebildeten verfestigenden Ausscheidungen aus. Bei nicht wärmebehandelbaren Legierungen wird durch das Glühen die Kaltverfestigung durch vorherige Verformung beseitigt. Teile im O-Temper sind im Allgemeinen am einfachsten zu schweißen, da sie ein geringes Risiko von Heißrissen aufweisen und eine gute Toleranz gegenüber Schwankungen der Schweißparameter aufweisen.

Der lösungsgeglühte Zustand, mit W bezeichnet, stellt einen instabilen Zwischenzustand dar, in dem Legierungselemente gelöst bleiben, die natürliche Alterung jedoch bei Raumtemperatur beginnt. Materialien im W-Temper erweisen sich als gut schweißbar, ähnlich wie geglühtes Material, aber die Eigenschaften des Grundmetalls ändern sich im Laufe der Zeit mit fortschreitender natürlicher Alterung. Werkstoffe im W-Temper stoßen Hersteller nur selten auf Werkstoffe, außer unmittelbar nach der Lösungsglühbehandlung.

Künstlich gealterte Härtegrade, einschließlich T4, T6 und Varianten, stellen wärmehandelbare Materialien dar, die verarbeitet werden, um festigende Ausscheidungen zu bilden. Diese Bedingungen sorgen für die hohe Festigkeit, die wärmebeständigen Legierungen wertvoll macht, stellen jedoch beim Schweißen Herausforderungen dar. Die Wärmeeinflusszone verliert an Festigkeit, wenn sich Ausscheidungen auflösen, wodurch eine weiche Zone neben den Schweißnähten entsteht. Das Grundmetall im T6-Zustand kann im Vergleich zu weicheren Härtegraden aufgrund der verringerten Duktilität eine erhöhte Rissanfälligkeit aufweisen.

Mit H-Nummern gekennzeichnete kaltverfestigte Zustände weisen auf nicht wärmebeständige Materialien hin, die durch Kaltumformung verstärkt wurden. Der Grad der Kaltverfestigung hat einen gewissen Einfluss auf die Schweißbarkeit, wobei stark kaltverformte Materialien im Vergleich zu geglühten Materialien eine leicht erhöhte Rissneigung aufweisen. Der Effekt bleibt jedoch weitaus weniger dramatisch als der Einfluss des Anlasses in vergütbaren Legierungen.

Der Härtezustand beeinflusst die Wahl des Füllstoffs vor allem durch seinen Einfluss auf die Rissanfälligkeit. Materialien in stark gehärtetem Zustand profitieren von rissbeständigen Füllstoffen wie ER4943 mehr als Materialien in weichem Zustand. Die höhere Beanspruchung und die geringere Duktilität in gehärteten Zuständen schaffen günstige Bedingungen für die Rissbildung, wodurch die Auswahl des Schweißzusatzwerkstoffs wichtiger wird.

Wie sollten unterschiedliche Legierungskombinationen mit ER4943 gehandhabt werden?

Unterschiedliches Schweißen erhöht die Komplexität, da die Schmelzzone eine gemischte Chemie aufweist, die zu unerwarteten Phasen, veränderter Korrosionsbeständigkeit und Änderungen der mechanischen Leistung führen kann.

Gängige Paarungen – etwa eine 6xxx-Legierung verbunden mit einer 5xxx- oder einer 3xxx-Legierung – erfordern eine bewusste Strategie:

• Gleichgewichtsstärke: Entwerfen Sie die Verbindungsgeometrie und geben Sie die Schweißnahtgröße so an, dass die Festigkeit im Schweißzustand mit den zulässigen Werten des angrenzenden Grundmetalls kompatibel ist.
• Galvanisches Potenzial verwalten: Erwägen Sie Opferschutz oder Isolierung, wenn unterschiedliche Legierungen in korrosiven Umgebungen elektrochemische Paare erzeugen.
• Kontrollverdünnung: Verwenden Sie Schweißverfahren, um ein unnötiges Schmelzen der höher legierten Komponente zu verhindern. Bei einer geringeren Verdünnung bleiben die gewünschten Eigenschaften des Grundmetalls erhalten.
• Füllerauswahl anpassen: ER4943 kann als Kompromissfüllstoff in vielen 6xxx-zu-3xxx- oder 6xxx-zu-5xxx-Kombinationen dienen, aber für kritische Verbindungen wählen Sie Füllstoffe, die auf das korrosions- oder festigkeitskritische Element abgestimmt sind.

Ungleiches Paar	Typisches Thema	ER4943 Nutzungshinweise
6xxx bis 5xxx	Magnesiumunterschied und Korrosion	ER4943 akzeptabel mit Designzugabe; Denken Sie an Korrosionsschutz
6xxx bis 3xxx	Nichtübereinstimmung der Stärke	ER4943 oft geeignet; Erwarten Sie eine duktile Fusionszone
Wärmebehandelbar bis nicht wärmebehandelbar	Verlust der Niederschlagsverstärkung	Akzeptieren Sie eine Verringerung der Festigkeit im Schweißzustand; Vermeiden Sie es, sich nach dem Schweißen einer Wärmebehandlung zu unterziehen, um die volle Festigkeit des Grundmetalls wiederherzustellen
Zum Guss gefertigt	Porositäts- und Siliziumunterschiede	Vorreinigen, angepasste Verfahren anwenden; ER4943 kann für viele Reparaturen verwendet werden

Die 6xxx-Serie ist das Hauptanwendungsgebiet für ER4943 – warum ist das so?

Die 6xxx-Gruppe kombiniert Magnesium und Silizium, um ein ausscheidungshärtendes Verhalten zu erzeugen, das ein nützliches Gleichgewicht zwischen Festigkeit und Extrudierbarkeit bietet. Viele Struktur- und Architekturabschnitte werden aus diesen Legierungen geformt, da sie eine gute Formbarkeit und mäßige Festigkeit bei angemessener Korrosionsbeständigkeit bieten. ER4943 wird häufig mit dieser Serie verwendet, da sein Magnesium-Silizium-Gleichgewicht ein Schweißgut ergibt, das nach der erwarteten Verdünnung den Erstarrungs- und Betriebsanforderungen vieler 6xxx-Basislegierungen entspricht.

6061 und 6063 zeigen unterschiedliche Reaktionen auf das Schweißen, die verstanden werden müssen. 6061 bietet tendenziell eine höhere Grundfestigkeit, zeigt jedoch bei Ausscheidungshärtung eine größere Empfindlichkeit gegenüber Erweichung in der Wärmeeinflusszone. Bei der Verbindung mit ER4943 sollten Konstrukteure damit rechnen, dass die Festigkeit der Schweißverbindung unter die Festigkeit des Grundmetalls im Spitzenzustand sinkt, und dies bei der Berechnung der zulässigen Spannung berücksichtigen. 6063 wird häufig in Extrusionen verwendet, bei denen es auf die Oberflächenbeschaffenheit ankommt. Es eignet sich für Schweißnähte mit günstigeren optischen Eigenschaften, weist jedoch eine geringere Eigenfestigkeit auf. ER4943 erzeugt Schweißnähte, die bearbeitet und bearbeitet werden können, um den Anforderungen an das Erscheinungsbild gerecht zu werden und gleichzeitig die Korrosionsleistung beizubehalten.

Europäische Legierungen wie 6082 mit ihrer höheren Festigkeitschemie können mit ER4943 für Anwendungen geschweißt werden, bei denen die Rissbeständigkeit Priorität hat, aber die Verbindungskonstruktion und die Wärmezufuhr so ​​gesteuert werden müssen, dass eine übermäßige Erweichung vermieden wird. Andere Mitglieder der 6xxx-Familie (6005, 6351, 6101) verhalten sich ähnlich, erfordern jedoch Aufmerksamkeit auf die Wärmezufuhr und Verbindungsdetails, da Unterschiede in Legierung und Härte die Schweißbarkeitsgrenzen verändern können.

Basislegierung	Typische Verwendung	Kompatibilitätshinweise mit ER4943	Erwartetes gemeinsames Verhalten
6061 (T-Temper)	Strukturrahmen, Beschläge	Gemeinsame Paarung; Verdünnung verringert die Spitzenfestigkeit	HAZ-Enthärtung; verringerte Festigkeit im Schweißzustand
6063	Architektonische Extrusionen	Darm surface appearance after dressing	Geringere Festigkeit; gute Abschlussergebnisse
6082	Strukturabschnitte mit höherer Festigkeit	Akzeptabel, wenn die Wärmezufuhr kontrolliert wird	Höhere Empfindlichkeit gegenüber HAZ-Effekten
6005 / 6351 / 6101	Profil, elektrische Abschnitte	Generell kompatibel mit Prozessanpassungen	Variable HAZ-Enthärtung; Monitorüberwachung

Kann ER4943 Legierungen der 5xxx-Serie verbinden?

Die 5xxx-Serie besteht überwiegend aus Magnesium und bietet eine starke Korrosionsbeständigkeit in Meeresumgebungen und eine gute Schweißbarkeit in vielen Zuständen. Allerdings schwankt der Magnesiumgehalt innerhalb der Serie stark, und erhöhte Magnesiumwerte – insbesondere oberhalb bestimmter Grenzwerte – können das Auftreten von Erstarrungsrissen erhöhen, sofern keine geeigneten Füllstoffchemie- und Schweißverfahren ausgewählt werden.

ER4943 kann für einige 5xxx-Materialien in Situationen geeignet sein, in denen der Magnesiumgehalt des Grundmetalls moderat ist und die Betriebslast und Umgebung keine wesentliche Festigkeit erfordern. Für Legierungen mit hohem Magnesiumgehalt und solchen, die in stark korrosiven Umgebungen verwendet werden, sind manchmal spezielle Füllmetalle mit hohem Magnesiumgehalt erforderlich, um das elektrochemische Verhalten und die mechanischen Erwartungen zu erfüllen.

Überlegungen zu gängigen 5xxx-Legierungen:

• 5052: Moderater Magnesiumgehalt; gute allgemeine Schweißbarkeit; ER4943 bietet oft akzeptable Verbindungen für unkritische strukturelle Anwendungen, bei denen die Korrosionsbeständigkeit zufriedenstellend bleibt.
• 5083 / 5086: Höhere feste Marinelegierungen mit erhöhtem Magnesiumgehalt; Vorsicht ist geboten – ER4943 kann für Reparaturen oder unkritische Verbindungen verwendet werden, für schwere strukturelle Anwendungen werden jedoch Füllstoffe mit hohem Magnesiumgehalt bevorzugt.
• 5454: Zum Schweißen; konzipiert ER4943 kann je nach Konstruktionszulässigkeit und Betriebsbedingungen akzeptabel sein. Korrosionsbeständigkeit und Festigkeitsanpassung müssen für maritime und strukturelle Anwendungen gemeinsam bewertet werden. Galvanische Potenzialunterschiede bei den Gegenmaterialien und die örtliche Betriebsbelastung sollten bei der Wahl des Füllstoffs eine Rolle spielen.

Warum akzeptieren Legierungen der 3xxx-Serie eine Vielzahl von Füllstoffen?

Legierungen der Serie 3xxx basieren hauptsächlich auf Mangan für die Festigkeit, das durch thermische Zyklen beim Schweißen nicht stark beeinträchtigt wird. Dadurch sind Legierungen wie 3003 und 3004 in Bezug auf die Füllstoffauswahl relativ nachsichtig: Sie sind nicht von der Aushärtung abhängig, sodass die Verdünnung von Legierungselementen normalerweise weniger schädliche Auswirkungen auf die Eigenschaften nach dem Schweißen hat. ER4943 eignet sich für diese Materialien in vielen Fertigungskontexten gut und bietet eine akzeptable mechanische Leistung und eine gute Oberflächenqualität im fertigen Zustand.

Zu den üblichen Einsatzgebieten gehören Panzer, Plattenware und architektonische Komponenten, bei denen Formbarkeit und Oberflächenbeschaffenheit im Vordergrund stehen. Für solche Anwendungen stellt die kostengünstige Kombination von 3xxx-Basismetallen mit ER4943 oft ein gutes Gleichgewicht zwischen Verbindungsleistung und Fertigungsökonomie dar.

Wann ist ER4943 für reines Aluminium und Materialien der 1xxx-Serie akzeptabel?

Die 1xxx-Serie besteht im Wesentlichen aus handelsüblichem reinem Aluminium, das für seine thermische und elektrische Leitfähigkeit und Korrosionsbeständigkeit geschätzt wird. Die Zugabe von Silizium durch Füllmetall senkt die Leitfähigkeit und verändert das Korrosionsverhalten geringfügig. Daher muss bei der Auswahl des Füllstoffs ein Gleichgewicht zwischen mechanischen Anforderungen und funktioneller Leitfähigkeit hergestellt werden.

ER4943 kann auf Materialien der 1xxx-Serie verwendet werden, wenn Struktur- oder Reparaturbedarf die strenge Leitfähigkeit überwiegt oder wenn die Konstruktion eine geringfügige Verringerung der Leitfähigkeit in Schweißzonen zulässt. Alternative Füllmetalle, die die Leitfähigkeit besser bewahren, werden typischerweise dort verwendet, wo die elektrische Leistung entscheidend ist. Für chemische Prozesse oder Architekturanwendungen, bei denen die Leitfähigkeit weniger wichtig ist, bietet ER4943 eine gute Schweißbarkeit und eine angemessene Korrosionsleistung.

Warum erfordern Legierungen der Serien 2xxx und 7xxx spezielle Ansätze?

Legierungen der kupferhaltigen 2xxx-Reihe und der zinkhaltigen 7xxx-Reihe erreichen durch Aushärtungsmechanismen eine hohe Festigkeit, sind aber auch unter konventionellen Schmelzschweißbedingungen sehr rissempfindlich. Das Vorhandensein von Kupfer oder hohen Zinkgehalten führt zu Erstarrungspfaden, die die Bildung niedrig schmelzender Eutektika und Entmischungen begünstigen und so das Risiko von Heißrissen erhöhen.

Daher eignet sich ER4943 im Allgemeinen nicht für das direkte Schmelzschweißen dieser Legierungen, wenn eine hohe Festigkeit erhalten bleiben muss. Für diese Legierungen in anspruchsvollen Anwendungen werden üblicherweise spezielle Zusatzlegierungen, kontrollierte Vorwärm- und Nachschweißbehandlungen oder alternative Verbindungsmethoden (wie Rührreibschweißen oder Hartlöten unter kontrollierten Strukturbedingungen) eingesetzt. In der Luft- und Raumfahrt sowie in anderen Bereichen mit hoher Integrität sind strenge metallurgische und verfahrenstechnische Kontrollen erforderlich, die die Auswahl des Zusatzwerkstoffes und die Nachbearbeitung nach dem Schweißen entscheidend machen.

Korrosionsbeständigkeit in verschiedenen Legierungskombinationen

Die dauerhafte Haltbarkeit von Aluminiumkonstruktionen hängt stark von der Korrosionsbeständigkeit in Betriebsumgebungen ab. Während Aluminium im Allgemeinen korrosionsbeständiger ist als Kohlenstoffstahl, führen bestimmte Legierungskombinationen und Umgebungen zu Situationen, in denen es zu einer schnellen Verschlechterung kommt. Die Zusammensetzung des Schweißmetalls beeinflusst das Korrosionsverhalten, weshalb die Auswahl des Schweißzusatzwerkstoffs neben den mechanischen Eigenschaften auch für die Haltbarkeit wichtig ist.

Die galvanische Reihe ordnet Metalle und Legierungen nach dem Elektrodenpotential im Meerwasser. Bei elektrischem Kontakt innerhalb eines Elektrolyten korrodiert das stärker anodische Metall schneller, während das kathodische Metall geschützt bleibt. Aluminiumlegierungen decken einen begrenzten Bereich in der Serie ab, es treten jedoch erhebliche Abweichungen auf: Die kupferlegierte 2xxx-Serie positioniert sich eher kathodisch und die 5xxx-Serie mit hohem Magnesiumgehalt eher anodisch.

Korrosion unter Meeresbedingungen

Meeresexposition führt zu aggressiver Korrosion durch Salzwasserelektrolyt, reichlich Sauerstoff und thermische Schwankungen. Der Schutz von Aluminium beruht auf seiner sich schnell bildenden Oxidschicht. Meerwasserchloride durchdringen diese Barrieren und lösen lokale Korrosion aus. Die Leistung hängt von der Legierungsfamilie ab, da die Serien 5xxx und 6xxx effektiv widerstehen, während die Serien 2xxx eher schwächeln.

Korrosion in der Industrieumgebung

Industrieatmosphären enthalten häufig Schwefelverbindungen, Chloride oder andere Schadstoffe, die Aluminium angreifen. Bestimmte Stoffe verursachen interkristalline Korrosion entlang der Korngrenzen, was zu einer Verringerung der Festigkeit mit begrenzten sichtbaren Oberflächenindikatoren führt. Schweißzonen sind aufgrund mikrostruktureller Veränderungen und Elementsegregation besonders anfällig für diese Art von Angriff.

Spannungsrisskorrosion

Spannungsrisskorrosion entsteht, wenn Zugspannung und eine korrosive Umgebung zusammenwirken, um das Risswachstum bei Belastungen weit unterhalb der normalen Festigkeitsgrenzen voranzutreiben. Die Anfälligkeit variiert stark je nach Legierungsfamilie: Hochfeste 7xxx-Serien sind sehr anfällig, während 6xxx-Serien normalerweise eine gute Beständigkeit aufweisen. Schweißbedingte Eigenspannungen können diesen Versagensmodus auch ohne äußere Belastung auslösen.

Korrosionsverhalten von ER4943-Schweißnähten

Mit ER4943-Fülldraht abgeschiedenes Schweißgut weist in vielen Betriebsumgebungen im Allgemeinen eine solide Korrosionsbeständigkeit auf. Der Siliziumgehalt hat kaum negative Auswirkungen auf die Korrosionseigenschaften und das Fehlen von Kupfer vermeidet eine häufige Schwäche. Bei Schiffs- oder Industrieanwendungen sollte die gesamte Baugruppe – Basislegierungen, Schweißgut und alle im Kontakt stehenden unterschiedlichen Metalle – beurteilt werden, um eine geeignete dauerhafte Korrosionsleistung zu bestätigen.

Beschichtungen und Oberflächenbehandlungen bieten Korrosionsschutz in anspruchsvollen Umgebungen. Durch Eloxieren entsteht eine dickere Oxidschicht für verbesserte Widerstandsfähigkeit und Farbmöglichkeiten. Farb- oder Pulverbeschichtungen wirken als Barriere gegen korrosive Elemente. Konversionsbeschichtungen unterstützen die Lackhaftung und bieten gleichzeitig einen gewissen direkten Schutz. Bei der richtigen Wahl werden die Anforderungen an das Erscheinungsbild, die Kostenfaktoren und die Intensität der erwarteten Ausstellung in Einklang gebracht.

Überlegungen zur Farbanpassung und Eloxierung

Eloxieren wird routinemäßig auf architektonische und dekorative Aluminiumkomponenten angewendet, um die Korrosionsbeständigkeit zu erhöhen und gezielte optische Veredelungen zu erzielen. Der Prozess nutzt elektrochemische Maßnahmen, um eine poröse Oxidschicht zu entwickeln, die Farbstoffe aufnimmt, bevor sie versiegelt wird. Der Siliziumgehalt in der Legierung beeinflusst das Oxidwachstum und die Farbstoffabsorption und führt häufig zu Farbabweichungen zwischen dem Grundmaterial und den Schweißnähten unterschiedlicher Zusammensetzung.

Der höhere Siliziumgehalt des Zusatzdrahts ER4943 führt zu Schweißbereichen, die dunkler eloxieren als bei Standard-Grundlegierungen der 6xxx-Serie. Der erhöhte Siliziumgehalt beeinflusst die Oxidbildung und Farbaufnahme und sorgt für einen sichtbaren Kontrast. Diese Ungleichheit tritt besonders deutlich bei klarem Eloxieren oder hellen Farbtönen hervor. Kräftigere Farben wie Bronze oder Schwarz verdecken den Unterschied zwischen Schweißgut und angrenzendem Grundmetall weitgehend.

Geschweißte Architekturstrukturen, die eine einheitliche Oberfläche erfordern, erfordern Maßnahmen zur Kontrolle von Farbunterschieden. Durch die Platzierung von Schweißnähten außer Sichtweite wird das Problem vollständig beseitigt. Durch Schleifen und Polieren kann die Schweißnaht geglättet und Oberflächen vereinheitlicht werden. Dies erfordert jedoch zusätzlichen Arbeitsaufwand und trägt etwas Material ab. Die Zulassung geringfügiger Farbabweichungen, wie sie bei geschweißtem Aluminium üblich sind, ist möglich, wenn ästhetische Standards Flexibilität zulassen.

Die Oberflächenvorbereitung vor dem Eloxieren spielt eine wichtige Rolle für das endgültige Erscheinungsbild. Durch Sandstrahlen entstehen strukturierte, matte Oberflächen, die offensichtliche Farbunterschiede verringern, während chemisches Aufhellen glänzende Oberflächen erzeugt, die die Unterschiede zwischen Schweißnaht und Grundmetall hervorheben. Bei der Vorbereitungsmethode müssen die in der Schweißbaugruppe vorhandenen Zusammensetzungsunterschiede berücksichtigt werden.

Mechanische Nachbearbeitungsverfahren – Schleifen, Schmirgeln und Polieren – verschmelzen Schweißzonen zuverlässig mit den umliegenden Bereichen. Diese Techniken funktionieren gut bei kleineren Teilen oder kürzeren Schweißnähten, erfordern jedoch mehr Aufwand bei großen Baugruppen mit langen Verbindungen. Der Materialabtrag muss sorgfältig erfolgen, um eine Ausdünnung von Abschnitten unterhalb der erforderlichen Dicke zu vermeiden. Durch eine genaue Steuerung bleiben die erforderlichen Abmessungen erhalten und gleichzeitig die gewünschte visuelle Konsistenz erreicht.

Branchenspezifische Richtlinien zur Legierungsauswahl

Branchen entwickeln unterschiedliche Materialpräferenzen und Richtlinien, die auf ihren betrieblichen Anforderungen und historischen Leistungsdaten basieren. Das Verständnis dieser branchenspezifischen Konventionen hilft Herstellern bei der Auswahl geeigneter Basislegierungen und Füllmetalle für die beabsichtigten Anwendungen. Während die zugrunde liegenden Kompatibilitätsgrundlagen stabil bleiben, bestimmen etablierte Branchengewohnheiten routinemäßige Entscheidungen.

Praktiken der Automobilindustrie

Automobilhersteller wählen hauptsächlich Legierungen der 6xxx-Serie für Strukturrahmen, Karosseriebleche und Fahrgestellabschnitte. Diese Materialien bieten eine praktische Kombination aus angemessener Festigkeit, verbesserter Formbarkeit und angemessenem Korrosionsschutz und ermöglichen so eine effiziente und wirtschaftliche Produktion. Das Füllmetall ER4943 erweist sich beim Automobilschweißen als wirksam und sorgt für zuverlässige, rissfreie Verbindungen auf den in modernen Fahrzeugen vorherrschenden wärmebehandelbaren Legierungen. Der Drang nach geringerem Gewicht durch die zunehmende Einführung von Aluminium hat die Bedeutung zuverlässiger Schweißtechniken erhöht.

Praktiken der Meeresindustrie

Im Schiffsbau werden traditionell nicht wärmebehandelbare Legierungen der Serie 5xxx aufgrund ihrer hohen Festigkeit und effektiven Salzwasserkorrosionsbeständigkeit eingesetzt. Dennoch werden Legierungen der Serie 6xxx in ausgewählten Schiffsanwendungen eingesetzt, häufig auf kleineren Booten oder Sekundärkomponenten. In den Schiffsschweißprotokollen ist die Korrosionsbeständigkeit ebenso wichtig wie die strukturelle Festigkeit. ER4943 eignet sich gut für 6xxx-Teile und 5xxx-Legierungen mit niedrigerem Magnesiumgehalt, aber 5xxx-Konstruktionen mit höherem Magnesiumgehalt erfordern im Allgemeinen Füllstoffe, die auf ihren Magnesiumgehalt abgestimmt sind.

Architekturanwendungen

Bei architektonischen Entwürfen steht ästhetische Exzellenz neben struktureller Solidität im Vordergrund. Fassaden, Vorhangfassaden, Fensterrahmen und dekorative Akzente nutzen die Korrosionsbeständigkeit, die leichten Eigenschaften und die umfangreichen Veredelungsmöglichkeiten von Aluminium voll aus. Legierung 6063 ist eine häufige Wahl für extrudierte Architekturprofile und wird wegen seiner guten Oberflächengüte und angemessenen Festigkeitseigenschaften geschätzt. ER4943 gewährleistet zuverlässige Schweißergebnisse bei Architekturarbeiten, vorausgesetzt, die Farbkonsistenz wird auf eloxierten Oberflächen, auf denen Schweißnähte sichtbar sind, sorgfältig gehandhabt.

Für Transportanwendungen wie Eisenbahnwaggons, Anhänger und Spezialfahrzeuge werden je nach spezifischen Komponentenanforderungen verschiedene Aluminiumlegierungen verwendet. Strukturelle Rahmen können aus höherfesten 6xxx- oder 5xxx-Materialien bestehen, während für Paneele und Gehäuse oft leichtere 3xxx- oder 5xxx-Platten verwendet werden. Die gemischten Materialien in typischen Transportstrukturen führen zu Situationen, in denen unterschiedliche Schweißungen erforderlich sind. Die breite Kompatibilität von ER4943 macht es für viele dieser Kombinationen nützlich.

Der Bau von Druckbehältern und Tanks erfordert Materialien und Schweißverfahren, die die Dichtigkeit während der gesamten Lebensdauer gewährleisten. Nicht wärmebeständige Legierungen der Serie 5xxx dominieren den Druckbehälterbau aufgrund ihrer gleichbleibenden Festigkeit über die Schweißverbindungen hinweg. Bei Lagertanks für Chemikalien oder kryogene Flüssigkeiten muss besonders auf die Materialverträglichkeit mit dem Inhalt geachtet werden. Die Eignung von ER4943 für Druckbehälter hängt von bestimmten Grundmaterialien und Betriebsbedingungen ab.

Anwendungen in der Lebensmittel- und Getränkeindustrie

Aluminium wird aufgrund seiner wirksamen Korrosionsbeständigkeit und ungiftigen Beschaffenheit häufig in Geräten für die Lebensmittel- und Getränkeindustrie verwendet. Die Legierungen der 3xxx-Serie werden häufig für Anwendungen verwendet, die eine mäßige Festigkeit erfordern, während Materialien der 5xxx-Serie ausgewählt werden, wenn eine höhere Festigkeit erforderlich ist. Hygieneschweißnormen erfordern glatte, spaltfreie Schweißnähte, die eine vollständige Reinigung ermöglichen und Verunreinigungen verhindern. ER4943-Füllmetall erzeugt Verbindungen, die den Hygieneanforderungen der Lebensmittelindustrie genügen, wenn durch die richtige Schweißtechnik saubere Profile mit minimaler Verstärkung und ohne Hinterschnitt erzielt werden.

Fehlerbehebung bei inkompatiblen Legierungskombinationen

Trotz sorgfältiger Materialauswahl kann es vorkommen, dass Kombinationen aus Grundmetall und Zusatzwerkstoff zu unbefriedigenden Ergebnissen führen. Das Erkennen von Inkompatibilitätssymptomen hilft, Probleme zu identifizieren und Korrekturmaßnahmen einzuleiten. Häufige Anzeichen sind Risse, Porosität, unzureichende Festigkeit, Korrosionsprobleme oder Erscheinungsprobleme, die trotz scheinbar korrekter Vorgehensweise auftreten.

Behebung bei Schweißfehlern

Rissmuster liefern Hinweise auf zugrunde liegende Ursachen und Abhilfemaßnahmen. Heißrisse, die während der Erstarrung entstehen, erscheinen typischerweise als gerade Linien entlang der Mittellinie der Schweißnaht oder im Krater. Sie weisen auf einen breiten Erstarrungstemperaturbereich oder eine schlechte Fließfähigkeit des Schweißguts hin. Der Wechsel zu einem widerstandsfähigeren Füllstoff wie ER4943 führt häufig zu Heißrissen, wenn ursprünglich ein weniger geeigneter Füllstoff verwendet wurde. Anhaltende Rissbildung auch bei ER4943 weist in der Regel auf Probleme mit unedlen Metallen hin, wie z. B. Kupfer- oder Zinkgehalt, der eine unvermeidbare Rissempfindlichkeit begünstigt.

Gleichbleibende Porosität trotz ausreichend Schutzgas und sauberen Oberflächen weist auf Probleme im Grundmaterial hin. Gussteile mit innerer Porosität geben eingeschlossenes Gas in das Schweißbad ab. Zinkhaltige Grundmetalle erzeugen Porosität, da das Zink unter der Schweißhitze verdampft. Legierungen mit hohem Magnesiumgehalt können in bestimmten Situationen auch Porosität erzeugen. Parameteranpassungen können das Problem zwar lindern, aber starke Porosität zeigt oft inkompatible Materialpaarungen, die alternative Füllstoffe oder Methoden erfordern.

Bei Tests oder Feldausfällen festgestellte Festigkeitsmängel erfordern eine Überprüfung der Füllstoffauswahl. Die Verwendung von ER4943 bei 5xxx-Legierungen mit hohem Magnesiumgehalt kann zu deutlich schwächeren Schweißnähten führen, bei denen die Wiederherstellung der Festigkeitsfüllstoffe mit passendem Magnesiumgehalten erforderlich ist. Die mäßige Festigkeit von ER4943 passt gut zu Legierungen der 6xxx-Serie, kann jedoch für Anwendungen, die die volle Leistungsfähigkeit von 5xxx-Basismetallen erfordern, unzureichend sein.

Im Betrieb auftretende Korrosionsprobleme können manchmal auf galvanische Unterschiede zwischen Schweißgut und Grundmetall oder zwischen durch Schweißen unterschiedlichen Grundmetallen zurückzuführen sein. Lokalisierte Angriffe in der Nähe von Schweißnähten weisen auf elektrochemische Fehlanpassungen hin. Durch den Austausch von Füllstoffen oder das Auftragen von Schutzbeschichtungen können diese Probleme gemildert werden.

Alternativen, wenn ER4943 ungeeignet ist

Wenn ER4943 keine ausreichende Leistung erbringt, bieten andere Füllstofflösungen: Typen mit höherem Siliziumgehalt für eine bessere Rissbeständigkeit auf Kosten einer gewissen Festigkeit, Füllstoffe mit hohem Magnesiumgehalt, die den 5xxx-Eigenschaften entsprechen, oder spezielle Zusammensetzungen, die auf schwierige Legierungen zugeschnitten sind. Unerwartete Grundmetallzusammensetzungen erklären gelegentlich schlechte Ergebnisse. Eine positive Materialidentifizierung mittels Spektroskopie oder ähnlichen Techniken überprüft den tatsächlichen Legierungsgehalt, wenn die Zusammensetzung unsicher ist.

Praktischer Auswahlprozess für reale Anwendungen

Bei der Auswahl von Zusatzwerkstoffen für bestimmte Aufgaben müssen Hersteller mehrere Faktoren abwägen. Ein systematischer Bewertungsprozess stellt sicher, dass wichtige Aspekte berücksichtigt werden, anstatt sich nur auf Gewohnheiten oder Vorerfahrungen zu verlassen. Obwohl praktisches Wissen in Entscheidungen einfließt, trägt eine strukturierte Bewertung dazu bei, kritische Kompatibilitätsanforderungen zu vermeiden, die erst beim Schweißen oder später im Betrieb auftauchen.

Ausgangspunkt ist die zuverlässige Identifizierung der Grundmaterialien. Durch die Prüfung von Werksberichten, die Überprüfung gestempelter Kennzeichnungen oder die Durchführung von Zusammensetzungsprüfungen werden die genaue Legierung und Härte ermittelt. Das Erraten der Materialart – insbesondere bei Sekundär- oder Altbeständen – bereitete Probleme. Die Bestätigung der Identität zu Beginn vermeidet die Offenlegung von Inkompatibilitäten nach einem großen Schweißaufwand.

Durch die Klärung der Servicebedingungen werden die Leistungsziele definiert, die bei der Auswahl erreicht werden müssen. Strukturelle Belastungen, Korrosionseinwirkungen, Betriebstemperaturen, Aussehensstandards und geltende Vorschriften bestimmen die geeignete Auswahl. Durch die Priorisierung dieser Anforderungen werden kritische Anforderungen von weniger wichtigen Aspekten getrennt.

Bei der Auswahl eines geeigneten Schweißzusatzwerkstoffs müssen in der Regel Kompromisse zwischen verschiedenen Leistungsmerkmalen eingegangen werden. Ein Füllstoff, der für eine hohe Verbindungsfestigkeit ausgelegt ist, kann eine erhöhte Anfälligkeit für Erstarrungsrisse aufweisen. Ein anderes Material, das speziell für eine ideale Farbharmonie in eloxierten Oberflächen ausgewählt wurde, könnte zu etwas geringeren Festigkeitseigenschaften führen. Das Verstehen und Akzeptieren dieser eingebauten Kompromisse trägt dazu bei, eine Auswahl zu treffen, die sich auf die Hauptprioritäten der Anwendung konzentriert, anstatt zu versuchen, in jeder einzelnen Kategorie Spitzenleistungen zu erzielen.

Ich suche fachkundige Beratung

Die Hinzuziehung von Schweißingenieuren oder Metallurgen liefert hilfreiche Einblicke in ungewöhnliche Legierungspaarungen, schwierige Betriebsbedingungen oder Materialien, die nicht routinemäßig vorkommen. Ihr theoretisches Fachwissen und ihr vielfältiger praktischer Hintergrund runden den Shop-Alltag optimal ab. Betriebe ohne eigene Fachkräfte können vergleichbare Unterstützung durch externe Berater oder durch technische Dienstleistungen von Zulieferern erhalten.

Kosten- und Leistungsbilanz

Kostenabschätzungen erfordern eine praktische Überprüfung dessen, was das Projekt tatsächlich erforderte. Die Anforderung teurer Zusatzstoffe oder komplizierter Schweißverfahren, wenn geeignete, kostengünstigere Alternativen ausreichend funktionieren würden, treibt die Kosten in die Höhe, ohne eine echte Verbesserung zu bringen. Umgekehrt führen Abstriche durch die Schwächung wesentlicher Merkmale häufig zu Serviceproblemen, deren Reparaturkosten die ursprünglich eingesparten Kosten bei weitem übersteigen. Herauszufinden, welche Qualitäten wirklich erforderlich sind und welche Eigenschaften nur „nice to have“ sind, fördert eine vernünftige und effektive Budgetierung.

Liefer- und Durchlaufzeit wirken sich auf Entscheidungen bei termingesteuerten Projekten aus. Ungewöhnliche Legierungen oder Härtegrade können zu langen Beschaffungsverzögerungen führen. Wenn Sie wissen, welche Alternativen weiterhin akzeptabel sind, können Sie Zeitpläne einhalten und die erforderlichen Eigenschaften wahren.

Zukünftige Trends in der Entwicklung von Aluminiumlegierungen

Kontinuierliche Fortschritte in der Materialwissenschaft führen regelmäßig zu neuen Aluminiumlegierungen, die auf die sich verändernden Leistungsanforderungen zugeschnitten sind. Diese Innovationen bieten größere Designmöglichkeiten und führen gleichzeitig zu neuen Überlegungen zum Schweißen und Fügen ein. Wenn Hersteller über sich ändernde Legierungszusammensetzungen informiert bleiben, können sie vorteilhafte Entwicklungen nutzen und die damit verbundenen Fertigungsherausforderungen effektiv bewältigen.

Kommerziell eingeführte Legierungen zielen in der Regel auf Mängel etablierter Serien ab und zielen darauf ab, Eigenschaften zu kombinieren, die einst als sich gegenseitig ausschließend galten – etwa höhere Festigkeit bei gleichzeitiger Beibehaltung der Duktilität oder verbesserter Korrosionsschutz ohne verbesserte Formbarkeit. Diese speziell entwickelten Materialien erhöhen die technische Flexibilität, erfordern jedoch eine Überprüfung der Kompatibilität mit gängigen Füllstoffen wie ER4943 oder der Entwicklung spezieller Schweißzusätze.

Nachhaltigkeitsbemühungen betonen zunehmend die Recyclingfähigkeit von Aluminium, obwohl die zunehmende Verwendung recycelter Rohstoffe zu Abweichungen in der Zusammensetzung von gemischten Schrottquellen führt. Solche Schwankungen können die Schweißzuverlässigkeit beeinträchtigen und erfordern oft Verfahren, die größere Legierungstoleranzen bewältigen können.

Drahtgespeiste additive Fertigungsverfahren schaffen zusätzliche Einsatzmöglichkeiten für Schweißzusätze. Durch die schichtweise Abscheidung wird das Material wiederholten thermischen Schwankungen ausgesetzt, die die Rissbeständigkeit auf eine harte Probe stellen. Das inhärente geringe Rissbildungsverhalten von ER4943 könnte für diese Methoden geeignet sein, obwohl die einzigartige thermische Vorgeschichte weitere Verfahrensanpassungen erforderlich machen könnte.

Mit zunehmendem Wissen entwickeln sich Standards und Vorschriften weiter und umfassen neue Legierungen, moderne Testprotokolle und verfeinerte Qualifizierungskriterien. Relevante Ausschüsse aktualisieren regelmäßig Dokumente, um verbesserte Praktiken zu integrieren und im Dienst festgestellte Probleme zu lösen. Durch die Überwachung relevanter Revisionen wird die Einhaltung gewährleistet und die Einführung verbesserter Techniken ermöglicht.

Die Grundsätze der Schweißverträglichkeit von Kernaluminium bleiben trotz wechselnder Legierungseinführungen konstant. Die Beherrschung dieser Grundlagen ermöglicht eine systematische Bewertung neuer Materialien anstelle umfassender Versuche für jede Entwicklung. Durch die Entwicklung eines ausgeprägten Verständnisses der Kompatibilitätsgrundlagen können Hersteller mit aktuellen und künftigen Legierungen umgehen.

Die Erkenntnis, dass ER4943 mit der 6xxx-Serie durch eine ausgewogene Silizium-Magnesium-Chemie erfolgreich ist, gilt gleichermaßen für die Beurteilung jeder neuen Zusammensetzung anhand ihres Elementgehalts. Diese zeitlose, prinzipienbasierte Grundlage überdauert über bestimmte Legierungslisten hinaus und unterstützt die nachhaltige Leistungsfähigkeit, da die Nachfrage nach leichteren, stärkeren und langlebigeren Aluminiumstrukturen weiter wächst.

Eine erfolgreiche Aluminiumherstellung hängt davon ab, dass die Eigenschaften des Grundmetalls, die Anforderungen der Betriebsumgebung und die Leistung des Schweißzusatzwerkstoffs sorgfältig aufeinander abgestimmt werden, anstatt auf vertraute oder leicht verfügbare Optionen zurückzugreifen. Der Aluminium-Schweißdraht ER4943 erweist sich als besonders wertvoll, wenn er mit kompatiblen Legierungsgruppen verwendet wird, insbesondere solche, bei denen der Silizium- und Magnesiumgehalt eine stabile Festigkeit, gleichmäßige mechanische Eigenschaften und eine zuverlässige Korrosionsbeständigkeit in der Schweißverbindung fördert.

Das Verständnis der Situationen, in denen ER4943 die beste Leistung erbringt – und das Erkennen, wann andere Füllstoffe oder Techniken erforderlich sind – ermöglicht es Herstellern und Designern, Standardproduktionsläufe und anspruchsvolle Baugruppen mit größerer Sicherheit zu bewältigen. Dieser durchdachte, materialzentrierte Ansatz trägt zu einem dauerhaften, langfristigen Service, effizienteren Herstellungsprozessen und einer besseren Vorbereitung auf laufende Entwicklungen bei Aluminiumlegierungen und ihren Anwendungen bei.
