Wie wirken sich MIG-Drahtguss und Helix auf die Schweißqualität aus?

Wenn sich Ihr Draht ständig verheddert, Ihr Lichtbogen sich instabil anfühlt oder Sie ständig mit Vogelnisten zu kämpfen haben, wissen Sie bereits, wie frustrierend das MIG-Schweißen von Aluminium sein kann. Im schlimmsten Moment blockiert das Zuführsystem, es bilden sich schneller Spritzer als erwartet und die Reparatur dauert länger als die Schweißung selbst. Viele Schweißer verbringen Stunden damit, die Spannung der Antriebswalzen anzupassen oder die Liner auszutauschen, bevor ihnen klar wird, dass die Ursache viel früher im Prozess liegt – in der Drahtgeometrie selbst. Das Verständnis von MIG-Aluminiumdraht sowie der spezifischen Parameter des Drahtgusses und der Helix ist der Ausgangspunkt für gleichmäßige, saubere Schweißnähte.

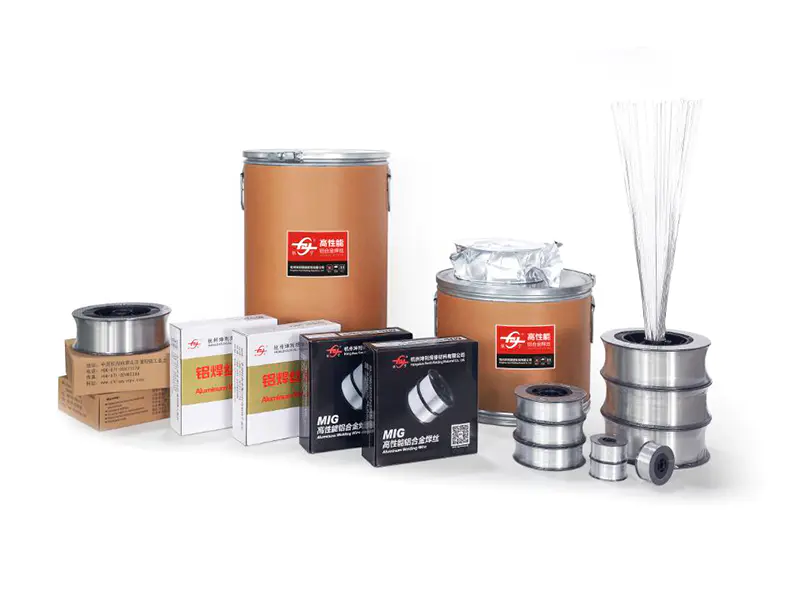

Aluminium-MIG-Draht in Schweißanwendungen verstehen

Aluminium-MIG-Draht ist eine abschmelzende Elektrode, die beim Metall-Lichtbogenschweißen zum Verbinden von Aluminium-Grundmaterialien verwendet wird. Im Gegensatz zu Stahl ist Aluminium deutlich weicher, anfälliger für Oberflächenoxidation und leitet Wärme anders – was bedeutet, dass der Draht selbst mit weitaus größerer Präzision hergestellt und gehandhabt werden muss.

Zu den gängigen Anwendungsgebieten gehören:

• Karosserieteile und Rahmen für Kraftfahrzeuge
• Meeresstrukturen und Rümpfe
• Luft- und Raumfahrtfertigung
• Leichtes Gehäuse und Strukturrahmen
• HLK- und Lebensmittelgeräte

Da Aluminium an der Luft nahezu augenblicklich eine Oxidschicht bildet, muss die Drahtoberfläche von der Spule bis zur Kontaktspitze sauber und gleichmäßig bleiben. Jede Verschmutzung oder Oberflächenunregelmäßigkeit führt direkt zu einer Instabilität des Lichtbogens.

Wichtige Eigenschaften von Aluminium-Schweißdraht, die Sie kennen müssen

Aluminium-MIG-Draht verhält sich beim Vorschub ganz anders als Stahldraht. Wenn Sie diese Eigenschaften kennen, können Sie Ihr System richtig einrichten, bevor der Lichtbogen überhaupt beginnt.

• Weichheit: Aluminiumdraht verformt sich unter dem Druck der Antriebsrolle leicht, was bedeutet, dass bei übermäßiger Spannung Späne im Liner entstehen.
• Oxidationsempfindlichkeit: Die Drahtoberfläche oxidiert schnell, sodass Sauberkeit bei Lagerung und Handhabung von entscheidender Bedeutung ist.
• Geringe Säulenfestigkeit: Da Aluminium weich ist, kann der Draht den Widerstand nicht durchdringen, wie dies bei Stahl der Fall ist. Jegliche Reibung in der Kleidung, im Kanal oder an der Kontaktspitze führt zu sofortigen Versorgungsproblemen.
• Oberflächenbeschaffenheit: Eine gleichbleibende Oberflächenqualität wirkt sich direkt auf die Lichtbogenstabilität und die Lebensdauer der Kontaktspitze aus.

Was Drahtguss in Aluminium-MIG-Draht bedeutet

Drahtguss bezieht sich auf die natürliche Krümmung oder den Schleifendurchmesser, den ein Drahtstück bildet, wenn es frei von der Spule gelöst und flach auf eine Oberfläche gelegt wird. Dies ist eine direkte Folge der Kunst und Weise, wie der Draht während der Herstellung gewickelt wurde.

Wenn Sie ein Stück Draht abrollen und auf den Boden legen, entsteht ein Kreis oder ein Teilbogen. Der Durchmesser dieses Kreises ist das Gussmaß.

Warum Besetzung wichtig ist:

• Ein zu enger Guss (kleiner Durchmesser) führt dazu, dass sich der Draht innerhalb der Auskleidung aggressiv krümmt, was die Reibung und den Verschleiß der Kontaktspitze erhöht.
• Wenn der Gips zu groß oder inkonsistent ist, kann der Draht innerhalb der Pistole wandern. Dies kann zu einem instabilen Lichtbogen und einer eingeschränkten Kontrolle über die Schweißpfütze führen.
• Der gleichmäßige Guss auf der gesamten Spule gewährleistet eine vorhersehbare Drahtführung von den Antriebsrollen bis zur Kontaktspitze.

Aluminiumdraht reagiert besonders empfindlich auf Gussschwankungen, da er sich aufgrund seiner Weichheit nicht wie ein steiferer Stahldraht innerhalb der Kleidung selbst korrigieren kann.

Was Drahthelix bedeutet und warum es wichtig ist

Helix wird oft mit Guss verwechselt, sie beschreiben jedoch unterschiedliche geometrische Verhaltensweisen des Drahtes.

Besetzung = die seitliche Krümmung des Drahtes (wie er sich in einer flachen Ebene gebogen)

Helix = die axiale Abweichung des Drahtes beim Austritt aus der Spule (wie stark er sich entlang der Länge des Drahtes nach oben oder seitwärts windet oder verdreht)

Wenn Sie den Draht von einer Spule abziehen und ihn an einem Ende festhalten, ist die Helix der vertikale Anstieg oder die seitliche Verschiebung, die Sie entlang dieser Drahtlänge beobachten. Selbst eine geringe Spirale führt dazu, dass der Draht nicht gerade, sondern in einem Winkel aus der Kontaktspitze austritt, was sich direkt auf Folgendes auswirkt:

• Konsistenz des Brennerwinkels
• Bogenposition relativ zum Gelenk
• Abnutzungsmuster der Kontaktspitzen

Genauigkeit der Schweißnahtplatzierung in automatisierten Systemen

Beim manuellen Schweißen ist Helix störend. In automatisierten oder robotergestützten Schweißsystemen führt selbst eine geringfügige Abweichung der Helix zu wiederholbaren Positionierungsfehlern, die sich über einen Produktionslauf hinweg anhäufen.

Wie sich Guss und Helix auf die MIG-Schweißleistung bewährt haben

Die folgende Tabelle fasst die praktischen Schweißeffekte zusammen, die durch außerhalb der Spezifikation liegende Guss- und Spiralwerte verursacht werden:

Beide Parameter wirken zusammen. Ein Draht mit gutem Guss, aber übermäßiger Helix führt immer noch zu einer Instabilität des Lichtbogens. Ein Draht mit gleichmäßiger Helix, aber festem Guss führt immer noch zu Vorschubproblemen. Für eine zuverlässige Leistung ist eine Qualitätskontrolle erforderlich.

Probleme bei der Drahtzuführung durch schlechte Besetzung und Helix

Vorschubfehler beim MIG-Schweißen von Aluminium sind in der Regel kein Zufall. Sie gehen in einem vorhersehbaren Muster auf die Drahtgeometrie zurück:

1. Vogelnisten — Der Draht stapelt sich an den Antriebsrollen, wenn die Vorwärtsbewegung durch Reibung blockiert wird, die durch den engen Guss innerhalb der Auskleidung verursacht wird.
2. Unregelmäßiger Bogen — Eine inkonsistente Helix führt dazu, dass sich die Position der Drahtspitze während des Schweißens verschiebt, wodurch sich die effektive Lichtbogenlänge von Moment zu Moment ändert.
3. Burnback — Der Drahtvorschub verlangsamt sich oder stoppt, während der Lichtbogen weiterläuft, wodurch der Draht wieder in die Kontaktspitze schmilzt.
4. Übermäßiger Linerverschleiß — Der enge Guss zwingt den Draht dazu, gegen kontinuierlich die Auskleidungswand zu drücken, wodurch Aluminiumspäne entstehen, die sich ansammeln und die Auskleidung blockieren.
5. Erhöhte Ausfallzeiten — Bei jedem Zufuhrfehler muss der Bediener anhalten, die Verstopfung beseitigen, möglicherweise den Liner oder die Kontaktspitze austauschen und neu starten.

In der Großserienproduktion hat bereits eine geringfügige Verringerung der Zuführzulässigkeit erhebliche Auswirkungen auf den Durchsatz.

Achten Sie daher vor der Verwendung auf die Qualität von Aluminium-MIG-Drähten

Bevor Sie eine Spule laden, können Sie mit ein paar einfachen Kontrollen feststellen, ob der Draht zuverlässig funktioniert.

• Überprüfung der Spulenfreigabe: Ziehen Sie etwa einen Meter Draht von der Spule und legen Sie ihn auf eine ebene Fläche ab. Beobachten Sie die natürliche Schleife. Der Durchmesser sollte konsistent und für Ihre Linerlänge und Pistolenkonfiguration geeignet sein.
• Helix-Check: Halten Sie ein Ende eines gezogenen Drahtstücks fest und beobachten Sie, wie stark der Draht vertikal oder seitlich abweicht. Eine minimale Abweichung weist auf eine gut kontrollierte Helix hin.
• Oberflächeninspektion: Die Drahtoberfläche sollte sauber, gleichmäßig und frei von Oxidation, Lochfraß oder Verfärbung sein.
• Spulenverpackung: Der Draht sollte in einer feuchtigkeitsbeständigen Verpackung versiegelt sein. Beschädigte oder offene Verpackungen stellen ein Kontaminationsrisiko dar.
• Herstellerdokumentation: Seriöse Lieferanten stellen ihre Produkte Guss- und Spiralspezifikationen zur Verfügung. Das Fehlen dieser Daten ist ein erwähnenswertes Qualitätssignal.

Geräteeinstellungen, die mit Wire Cast und Helix interagieren

Selbst bei gut verarbeitetem Draht muss Ihre Ausrüstung auf das Verhalten von Aluminiumdraht abgestimmt sein.

• Antriebsrollenspannung: Verwenden Sie U-Nut-Antriebsrollen für Aluminium. Stellen Sie die Spannung auf ein Niveau ein, das einen zuverlässigen Vorschub ermöglicht und gleichzeitig eine Verformung des Drahtes verursacht. Eine zu hohe Spannung kann den weicheren Aluminiumdraht zerdrücken und die Spanbildung fördern.
• Linertyp: Für Aluminium werden dringend Teflon- oder Nylonauskleidungen empfohlen. Stahlauskleidungen erzeugen Reibung und Aluminiumspäne, die Zuführprobleme beschleunigen.
• Brennerlänge: Kürzere Brennerlängen verringern die Gesamtlänge der Drahtführung, die der Draht zurücklegen muss, wodurch die kumulative Wirkung der durch den Guss verursachten Reibung verringert wird.
• Größe der Kontaktspitzen: Aluminiumdraht dehnt sich bei Erwärmung aus. Verwenden Sie Kontaktspitzen, die etwas größer als der Drahtdurchmesser sind

Best Practices zur Reduzierung von Schweißproblemen durch Guss und Helix

Eine konstante Schweißleistung erforderte eine gleichmäßige Drahthandhabung von der Lagerung bis zum Schweißbad.

• Lagern Sie den Draht bis zur Verwendung in einer versiegelten Verpackung in einer trockenen Umgebung.
• Vermeiden Sie es, Teilspulen über einen längeren Zeitraum der Umgebungsfeuchtigkeit auszusetzen.
• Passen Sie das Drahtvorschubsystem (Push, Pull oder Push-Pull) an den Drahtdurchmesser und die Länge des Pistolenkabels an.
• Überprüfen und ersetzen Sie den Liner regelmäßig, anstatt auf einen Ausfall zu warten.
• Reinigen Sie den Drahtweg, die Antriebsrollen und die Einlassführung regelmäßig, um angesammelte Aluminiumrückstände zu entfernen.
• Führen Sie beim Einrichten einer Spule immer die oben beschriebenen Guss- und Helixprüfungen durch, bevor Sie mit der neuen Produktion beginnen.

Wann sollte Aluminium-MIG-Draht ersetzt oder abgelehnt werden?

Es lohnt sich nicht, mit jeder Spule zu kämpfen. Bestimmte Anzeichen deuten darauf hin, dass das Kabel mehr Probleme verursacht als:

• Der Besetzungsdurchmesser ist von den Innenwindungen bis zu den Außenwindungen der Spule sichtbar uneinheitlich.
• Die Drahtoberfläche weist eine graue Verfärbung, Lochfraß oder einen pulverförmigen Rückstand (Oxidation) auf.
• Unmittelbar nach dem Laden kommt es zu einer Instabilität des Vorschubs, die nicht durch die Einstellung der Antriebsrolle oder des Liners behoben werden kann.
• Der Draht wurde in einer offenen oder beschädigten Verpackung gelagert und war Feuchtigkeit ausgesetzt.
• Beim Abziehen des Drahtes von der Spule ist die Abweichung der Spirale mit bloßem Auge sichtbar.

Das Aussortieren einer minderwertigen Spule vor der Produktion spart weitaus mehr Zeit als die Behebung der dadurch verursachten nachgelagerten Probleme.

Vorschubverhalten von Aluminium-MIG-Draht im Vergleich zu Stahl-MIG-Draht

Das Verständnis des Kontrasts zwischen der Zuführung von Aluminium- und Stahldrähten hilft zu erklären, warum es aluminiumspezifische Geräte und Verfahren gibt.

Aufgrund der inhärenten Steifigkeit kann es zu geringfügigen Gussabweichungen kommen. Aluminiumdraht kann das nicht. Jede Reibungsquelle im System verbindet sich, weshalb Guss und Helix bei Aluminiumschweißanwendungen eine so viel größere Rolle spielen.

Szenarien mit Cast- und Helix-Überlegungen

Während Guss- und Helixschweißen das gesamte MIG-Schweißen von Aluminium beeinträchtigen, verstärken bestimmte Umgebungen ihre erheblichen Auswirkungen:

• Schweißen von dünnem Aluminium: Aufgrund der geringen Anforderungen an die Wärmezufuhr führt jede Lichtbogeninstabilität sofort zu einem Durchbrennen oder einer unvollständigen Fusion. Eine einheitliche Drahtgeometrie ist unerlässlich.
• Automatisierte Schweißsysteme: Roboter und mechanisierte Brenner sind auf eine wiederholbare Drahtpositionierung angewiesen. Eine Abweichung der Helix führt dazu, dass der Lichtbogen regelmäßig außerhalb des Ziels landet, was zu systematischen Schweißfehlern führt.
• Hochgeschwindigkeits-Produktionslinien: Höhere Drahtvorschubgeschwindigkeiten verstärken die Auswirkungen der Vorschubreibung und der Lichtbogenschwankungen. Probleme, die bei geringerer Geschwindigkeit geringfügig sind, werden bei Produktionsgeschwindigkeit zu Ausfällen.
• Präzisionsfertigung: Anwendungen, die enge Maßtoleranzen bei der Schweißnahtbreite und -platzierung erfordern, können Lichtbogenwanderungen aufgrund von Spiralkonsistenzen nicht tolerieren.

Häufig gestellte Fragen zu MIG-Draht, Guss und Helix aus Aluminium

Wofür wird Aluminium-MIG-Draht verwendet?

Es wird zum Schweißen von Aluminiumlegierungen in Anwendungen wie Automobil, Schifffahrt, Luft- und Raumfahrt und Strukturfertigung verwendet, bei denen leichte Materialien benötigt werden.

Warum ist Aluminium schwierig zu schweißen als Stahl?

Aluminium ist weicher, oxidiert schnell, hat eine geringere Säulenfestigkeit und erfordert im Vergleich zu Stahl präzisere Zuführgeräte und -techniken.

Was ist der Unterschied zwischen gegossenem und helixförmigem Schweißdraht?

Unter Cast versteht man die seitliche Krümmung des Drahtes, wenn dieser von der Spule abgenommen wird. Helix bezieht sich auf die axiale Spirale oder Drehung, die der Draht entlang seiner Länge aufweist, wenn er die Spule verlässt.

Wie wirkt sich Drahtguss auf die Vorschubleistung aus?

Wenn Aluminiumdraht mit einer engen oder inkonsistenten Kurve von der Spule kommt, erhöht sich diese Form die innerhalb der Reibung der Ummantelung. Die Folge kann unregelmäßigeres Füttern, Vogelnisten und beschleunigter Verschleiß der Kontaktspitzen sein.

Kann ein schlechter Helix-Schweißfehler verursacht werden?

Ja. Eine übermäßige Helix führt dazu, dass der Draht in einem außermittigen Winkel aus der Kontaktspitze austritt, was zu einer Lichtbogenwanderung, einer inkonsistenten Perlenplatzierung und vermehrten Spritzern führt.

Was ist die ideale Besetzung für MIG-Schweißdraht?

Der ideale Wurf variiert je nach Pistolenkonfiguration und Linerlänge, aber der Draht sollte beim Loslassen einen gleichmäßigen, sanften Bogen bilden – weder extrem fest noch völlig gerade. Für jeden Kabeltyp sollten die Herstellerspezifikationen herangezogen werden.

Wie erkenne ich, ob mein Draht zu viel Helix hat?

Ziehen Sie ein Stück Draht von der Spule und beobachten Sie die vertikale oder seitliche Verschiebung. Wenn sich der Draht sichtbar spiralförmig dreht oder stark von einer geraden horizontalen Ebene abweicht, ist die Spirale zu groß.

Beeinflusst die Qualität des Drahtes Vogelnistprobleme?

Ja. Ein inkonsistenter Guss aufgrund von Schwankungen in der Fertigungsqualität ist ein anerkannter Faktor für die Vogelnestbildung beim MIG-Schweißen von Aluminium.

Welche Auskleidung sollte für Aluminium-MIG-Draht verwendet werden?

Es werden Leitungsauskleidungen aus Teflon oder Nylon empfohlen. Sie reduzieren die Reibung im Vergleich zu Stahlauskleidungen erheblich, was angesichts der geringen Säulenfestigkeit von Aluminiumdrähten von entscheidender Bedeutung ist.

Wie kann ich die Drahtvorschubstabilität beim Aluminiumschweißen verbessern?

Verwenden Sie den richtigen Linertyp, minimieren Sie die Spannung der Antriebsrolle, überprüfen und ersetzen Sie regelmäßig abgenutzte Komponenten, lagern Sie den Draht ordnungsgemäß und beziehen Sie den Draht von Lieferanten mit dokumentierten Guss- und Spiralspezifikationen.

Um das MIG-Schweißen von Aluminium stets richtig zu gestalten, müssen Sie verstehen, dass die Drahtqualität, die Geometrie und Ihr Zuführsystem als ein zusammenhängendes System funktionieren. Bei kontrolliertem Guss ist die Helix minimal und der Vorschubweg an die Eigenschaften des Drahtes angepasst, der Lichtbogen stabilisiert sich, Spritzer fallen ab und die Nacharbeit nimmt ab. Wenn Sie Aluminium-MIG-Draht für Produktions- oder Fertigungsarbeiten beziehen und einen Lieferanten mit dokumentierten Drahtgeometriestandards und konsistenter Qualitätskontrolle benötigen, Hangzhou Kunli Schweißmaterialien Co., Ltd . ist ein Hersteller, an den es sich zu wenden lohnt. Ihr Fokus auf die Qualität von Aluminiumdrähten – von der Oberflächenbeschaffenheit bis zur Guss- und Helixkonsistenz – geht direkt auf die Herausforderungen bei der Zuführung und Lichtbogenstabilität ein, die sich auf echte Schweißvorgänge auswirken. Wenden Sie sich an das Team, um Ihre Kabelspezifikationen zu besprechen und die richtige Lösung für Ihre Anwendung zu finden.
