5356 legierter Aluminiumdraht für das Schweißen im Marine- und Schiffbau

Article Directory

• 1 Herausforderungen beim Schweißen im Schiffbau
  • 1.1 Anforderungen an Korrosion und strukturelle Festigkeit
  • 1.2 Warum das Schweißen von Aluminium in einer besonderen Meeresumgebung Schwierigkeiten bereitet
• 2 Verstehenswerte Optionen für Aluminium-Schweißdrähte
  • 2.1 5356 Legierungsaluminiumdraht im Schiffbau
  • 2.2 5183 Aluminium-MIG-Draht für anspruchsvolle Schiffskonstruktionen
• 3 Ein Vergleich der beiden Hauptlegierungen im Vergleich
• 4 So verbessern Sie die Schweißqualität in Meeresstrukturen
  • 4.1 Tipps zur richtigen Kabelauswahl, die in der Praxis tatsächlich einen Unterschied machen
  • 4.2 Macht die Reinigung vor dem Schweißen einen ebenso großen Unterschied wie die Drahtauswahl?
  • 4.3 Die Handhabung nach dem Schweißen beeinflusst das langfristige Korrosionsverhalten
• 5 Basismetallkompatibilität: Anpassung des Drahtes an das, was bereits in der Struktur vorhanden ist
  • 5.1 Warum die Zuordnung von Legierungsfamilien über die reine Stärke hinausgeht
• 6 Überlegungen zur Beschaffung von Marine-Schweißdraht
  • 6.1 Was sollte das Beschaffungsteam bestätigen, bevor es eine Großbestellung aufgibt?
  • 6.2 Ist die Bestandskontinuität ein praktisches Problem, das es wert ist, berücksichtigt zu werden?

Eine Rumpfschweißung hielt den Probefahrten auf See stand, zeigte jedoch zu Beginn der Betriebssaison Korrosionsbeanspruchung. Eine strukturelle Verbindung an einer Deckkomponente, die die Sichtprüfung bestanden hat, aber unter Ermüdungsbelastung versagte, weil die Zusatzlegierung nicht den Anforderungen des Grundmetalls entsprach. Ein Beschaffungsteam erhält umfassendere Empfehlungen von Schweißingenieuren, die jeweils eine andere Legierungsnummer geschrieben haben. Solche Situationen kommen im Schiffbau so häufig vor, dass erfahrene Hersteller oft die eine oder andere Geschichte erzählen und in vielen Fällen der rote Faden darauf zurückgeht 5356 legierter Aluminiumdraht - oder gesagt, ob es die richtige Wahl für diese Verbindung, dieses Basismetall und diese genaue Einsatzumgebung war. Das Aluminiumschweißen in der Schifffahrtsindustrie ist keine einzelne Disziplin. Eine Werft, die Freizeitschiffe aus Aluminium baut, sieht sich anderen Materialkombinationen und strukturellen Anforderungen gegenüber als eine Werft, die Offshore-Plattformkomponenten oder kommerzielle Fischerboote herstellt, die für jahrzehntelangen harten Einsatz konzipiert sind. Die Auswahl an Drähten, die in einem Kontext gut funktionieren, kann in einem anderen problemlos unterdurchschnittlich abgeschnitten werden. Deshalb ist es in dieser Branche wichtiger als in fast jeder anderen Fertigungsumgebung, zu verstehen, was die Legierungsoptionen tatsächlich bieten und wo jede einzelne wirklich geeignet ist.

Herausforderungen beim Schweißen im Schiffbau

Anforderungen an Korrosion und strukturelle Festigkeit

Salzwasser ist geduldig. Es funktioniert an Verbindungsstellen entlang der Schweißnähte und in allen kleinen Spalten, in denen die schützende Oxidschicht durch Hitze oder mechanische Beanspruchung zerstört wurde. Eine Schweißnaht, die auf Anhieb strukturell einwandfrei und kosmetisch akzeptabel aussieht, kann im Laufe der Zeit an der Wärmeeinflusszone Korrosion entwickeln, wenn die Zusatzlegierung nicht im Hinblick auf eine anhaltende Salzwasserbelastung ausgewählt wurde.

Die strukturelle Seite fügt eine weitere Ebene der Komplexität hinzu. Schiffsrümpfe biegen sich unter Wellenbelastung, absorbieren Vibrationen von Antriebssystemen und akkumulieren die Ermüdung unzähliger Belastungszyklen im Laufe der Lebensdauer eines Schiffes. Schweißnähte an primären Strukturstellen müssen eine zuverlässige Zugfestigkeit und Ermüdungsbeständigkeit bieten, nicht nur eine ausreichende Verschmelzung. Um sowohl Korrosionsbeständigkeit als auch strukturelle Leistung mit einer einzigen Fülllegierung zu erreichen, muss man verstehen, wofür jede Legierung tatsächlich entwickelt wurde, und nicht auf das zurückgreifen, was gerade auf Lager ist.

Warum das Schweißen von Aluminium in einer besonderen Meeresumgebung Schwierigkeiten bereitet

Aluminium oxidiert schnell augenblicklich, wenn es Luft ausgesetzt wird, und bildet eine Oberflächenoxidschicht, die bei einer weitaus höheren Temperatur schmilzt als das darunter liegende Metall. Diese Oxidschicht muss während des Schweißens aufgebrochen werden, damit eine ordnungsgemäße Verschmelzung erfolgt. Wenn sie nicht richtig gehandhabt wird, kann es zu Porosität oder unvollständiger Verschmelzung kommen, die die Verbindung auf eine Weise schwächt, die von der Oberfläche aus nicht immer sichtbar ist.

Abgesehen von dieser Herausforderung führt die Wärmeleitfähigkeit von Aluminium dazu, dass die Wärme beim Schweißen schnell abgeführt wird, was schnellere Vorschubgeschwindigkeiten und eine präzisere Steuerung der Wärmezufuhr erfordert als beim Schweißen vergleichbarer Stahldicken. In einer maritimen Fertigungsumgebung, in der Verbindungen häufig große Strukturen in Position bringen, ist die kontinuierliche Sicherung dieser Kontrolle eine echte praktische Herausforderung. Die richtige Ausführung hängt zum Teil vom Draht und zum Teil von der ihn umgebenden Vorbereitung und Technik ab.

Verstehenswerte Optionen für Aluminium-Schweißdrähte

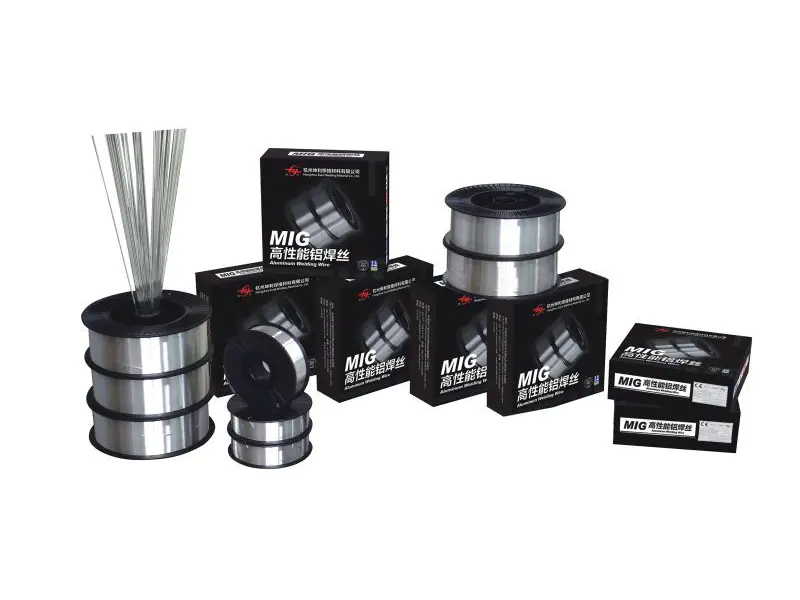

5356 Legierungsaluminiumdraht im Schiffbau

Der 5356-Legierungsaluminiumdraht hat sich durch seine konstante Leistung in einem breiten Anwendungsspektrum einen guten Ruf in der Schiffs- und Strukturfertigung erworben. Sein Magnesiumgehalt sorgt für eine solide Zugfestigkeit und eine angemessene Korrosionsbeständigkeit, weshalb es bei vielen Schweißverfahren in Werften als Standardwahl gilt. Es durchdringt MIG-Geräte gut, erzeugt einen stabilen Lichtbogen und verarbeitet die typischen Aluminium-Basismetalle der 5000er-Serie, die im Rumpfbau verwendet werden, ohne Kompatibilitätsprobleme.

Allerdings ist seine Eigentümlichkeit nicht universell. Bemerkenswert ist die Temperaturempfindlichkeit: Anhaltend erhöhte Temperaturen während des Betriebs können sich im Laufe der Zeit auf das Korrosionsverhalten dieser Legierung auswirken, ein Gesichtspunkt, der für bestimmte Anwendungen in beheizten Tanks oder Maschinenräumen von Bedeutung ist, sich jedoch selten auf typische Strukturarbeiten an Rumpf und Deck auswirkt. Bei den meisten Schiffsstrukturschweißungen, die bei Umgebungstemperaturen durchgeführt werden, funktioniert es zuverlässig und vorhersehbar.

Wo es häufig vorkommt:

• Allgemeine Rumpfbeschichtung, geschweißt mit gängigen Grundmetallsorten der 5000er-Serie
• Deckskonstruktionen, Aufbaurahmen und Schottplatten
• Aluminium-Strangpressbaugruppen im Freizeit- und Gewerbeschiffbau
• Reparaturschweißungen an bestehenden Aluminium-Schiffskonstruktionen, bei denen die Anpassung der Zusatzstoffchemie an das Grundmetall problemlos möglich ist

5183 Aluminium-MIG-Draht für anspruchsvolle Schiffskonstruktionen

Wenn die 5356-Legierung die allgemeinen Anforderungen der Schiffsfertigung zuverlässig erfüllt, ist der 5183-Draht derjenige, der spezifiziert wird, wenn die Anwendung weiter in anspruchsvollem Gebiet vorangetrieben wird. Ein höherer Magnesiumgehalt führt zu einer stärkeren Korrosionsbeständigkeit bei ständigem Kontakt mit Salzwasser, was für Verbindungen von erheblicher Bedeutung ist, die ihre gesamte Lebensdauer nass, unter Wasser oder in Gezeitenzonen verbringen, in denen die Belastung nicht nur gelegentlich, sondern ununterbrochen erfolgt.

Es wird häufig bei Schweißverfahren für Druckbehälter verwendet, die in Meeresumgebungen eingesetzt werden, für Offshore-Strukturen, bei denen der Zugang zu Inspektion und Wartung nach der Installation eingeschränkt ist, und für Rumpfabschnitte von Handels- oder Arbeitsschiffen, bei denen der Austausch oder die Reparatur eine erhebliche logistische Komplexität mit sich bringt. Die Schweißeigenschaften, die es liefert, unterscheiden sich hinsichtlich des optischen Erscheinungsbilds oder der alltäglichen Handhabung nicht wesentlich von denen von 5356, aber der Korrosionsbeständigkeitsspielraum, den es unter wirklich aggressiven Belastungsbedingungen bietet, ist über einen langen Betriebszeitraum hinweg von Bedeutung.

Anwendungen, bei denen diese Legierung häufig spezifiziert wird:

• Rümpfe von Hochseeschiffen, bei denen eine dauerhafte Korrosionsbeständigkeit über eine längere Lebensdauer eine Konstruktionsanforderung ist
• Offshore-Plattform-Strukturaluminium, bei dem der Zugang für Inspektionen nach der Installation eingeschränkt ist
• Schiffstanks und Druckbehälter mit Meerwasser oder chemisch aggressiven Inhalten
• Rumpfabschnitte, die in Umgebungen mit hohem Salzgehalt oder in geschlossenen Küstengewässern mit begrenzter Gezeitenspülung eingesetzt werden

Ein Vergleich der beiden Hauptlegierungen im Vergleich

So verbessern Sie die Schweißqualität in Meeresstrukturen

Tipps zur richtigen Kabelauswahl, die in der Praxis tatsächlich einen Unterschied machen

Ein Fehler bei der Auswahl von Aluminiumdrähten für die Schifffahrt besteht darin, dass jede Verbindung auf einem Schiff gleich behandelt wird. Ein Deckshandlauf und ein primäres strukturelles Rahmenelement im Rumpf bestehen beide aus Aluminium, aber ihre Expositionsumgebungen, Belastungsanforderungen und Folgen eines Ausfalls sind völlig unterschiedlich. Wenn man die Drahtauswahl an die Bedeutung der Gelenke anpasst, anstatt ein einzelnes Verfahren auf das gesamte Gefäß anzuwenden, führt dies tendenziell zu besseren Ergebnissen und zwingt die Hersteller dazu, klar darüber nachzudenken, was jedes tatsächlich benötigte Gelenk, anstatt sich auf Gewohnheiten zu verlassen.

Ein paar praktische Grundsätze, die es wert sind, beachtet zu werden, bevor man Kabel für einen Einsatz in der Schifffahrt spezifiziert:

• Bestätigen Sie die Legierung des Grundmetalls, bevor Sie den Füllstoff auswählen, da die Kompatibilität zwischen Füllstoff und Grundmetall sowohl die Festigkeit als auch das Korrosionsverhalten an der Verbindungsschnittstelle beeinflusst
• Bewerten Sie bei Verbindungen in kontinuierlich vernetzten Bereichen oder Gezeitenzonen, ob die zusätzliche Korrosionsbeständigkeit der 5183-Legierung die möglicherweise erforderliche etwas bewusstere Beschaffung rechtfertigt
• Berücksichtigen Sie die Betriebstemperatur der Umgebung, da Maschinenräume und beheizte Tankbereiche das dauerhafte Korrosionsverhalten bestimmter Legierungen beeinflussen können
• Identifizieren Sie bei Reparaturschweißsituationen das ursprüngliche Grundmetall und die Zusatzlegierung, bevor Sie Ersatzmaterial auswählen, da das Mischen inkompatibler Legierungsfamilien im Laufe der Zeit zu galvanischen Problemen an der Verbindung führen kann

Macht die Reinigung vor dem Schweißen einen ebenso großen Unterschied wie die Drahtauswahl?

In vielen Situationen ja. Oxidverunreinigungen auf der Grundmetalloberfläche führen zu Porosität und Schmelzdefekten, die auch durch die richtige Drahtauswahl nicht verhindert werden können. Die mechanische Reinigung mit einer Edelstahlbürste, die nur für Aluminium vorgesehen ist, folgt von einer Lösungsmittelentfettung unmittelbar vor dem Schweißen, ist bei Schiffsbauarbeiten kein optionaler Schritt. Wärmeeinflusszonen aus früheren Durchgängen sollten auch zwischen den Durchgängen bei Schweißnähten mit mehreren Durchgängen gereinigt werden, da die Oxidneubildung schnell erfolgt und eine gründliche Reinigung zwischen den Durchgängen sich direkt auf die Schweißqualität in der fertigen Verbindung auswirkt.

Die Handhabung nach dem Schweißen beeinflusst das langfristige Korrosionsverhalten

Auf der Grundmetalloberfläche verbleibende Schweißspritzer, Lichtbogenschläge außerhalb der Schweißzone und verbleibende Schleifspuren von der Schweißnahtbearbeitung führen zu Spannungskonzentrationen und Bereichen, in denen die Oxidschicht ohne den Vorteil einer ordnungsgemäßen Verschmelzung zerstört wurde. Diese Oberflächenunregelmäßigkeiten neigen dazu, im Laufe der Zeit zu Korrosionsauslösern in einer Meeresumwelt zu werden. Konsequentes Augenmerk auf die Qualität der Schweißnahtbearbeitung und nicht nur auf die Integrität der Schweißnaht zahlt sich bei Schiffen und Bauwerken aus, die jahrelang Salzwasser ausgesetzt sein werden.

Basismetallkompatibilität: Anpassung des Drahtes an das, was bereits in der Struktur vorhanden ist

Warum die Zuordnung von Legierungsfamilien über die reine Stärke hinausgeht

Nicht alle Aluminiumlegierungen sind als Füllstoff-Grundmetall-Kombinationen miteinander chemisch kompatibel. Die Auswahl eines Zusatzwerkstoffs aus der falschen Legierungsfamilie kann zu einer Schweißnaht führen, die einwandfrei aussieht, aber an der Schmelzgrenze eine verringerte Korrosionsbeständigkeit aufweist, was auf die Wechselwirkung der Legierungschemie in der Wärmeeinflusszone auf nicht immer vorhersehbare Weise zurückzuführen ist.

Aufgrund ihrer inhärenten Salzwasserkorrosionsbeständigkeit werden Schiffskonstruktionen überwiegend aus Aluminiumlegierungen der 5000er-Serie gebaut. Sowohl die Zusatzdrähte 5356 als auch 5183 gehören zur gleichen Legierungsfamilie, wodurch sie weitgehend mit gängigen Grundmetallen für den Schiffbau kompatibel sind. Gelegentlich stoßen Hersteller auf Schwierigkeiten, wenn Reparaturen an älteren Strukturen durchgeführt werden, deren Grundmetalllegierung unsicher ist, oder wenn Mischlegierungsbaugruppen einen Füllstoff erfordern, der zwei unterschiedliche Grundmetallchemien überbrückt. In solchen Situationen lassen sich durch die Konsultation veröffentlichte Kompatibilitätstabellen für Füllstoffe und, wenn möglich, durch die Bestätigung der Grundmetallchemie vor dem Fortfahren tendenziell langfristige Verbindungsausfälle vermeiden, deren Aufspürung teuer und die Reparatur noch teurer ist.

Überlegungen zur Beschaffung von Marine-Schweißdraht

Was sollte das Beschaffungsteam bestätigen, bevor es eine Großbestellung aufgibt?

Für das Schweißen von Schiffskonstruktionen gelten Qualitätssicherungsanforderungen, die bei allgemeinen Fertigungsarbeiten möglicherweise nicht gelten, insbesondere bei klassifizierten Schiffen oder Offshore-Strukturen, bei denen eine Inspektion durch Dritte erforderlich ist. Bevor Sie sich auf eine Vereinbarung über die Lieferung von Kabeln festlegen, lohnt es sich, einige Bestätigungen vorzunehmen:

• Ob der Lieferant eine Zertifizierung auf Chargenebene mit Überprüfung der chemischen Zusammensetzung und nicht nur ein allgemeines Produktdatenblatt bereitstellen kann
• Wie konsistent die tatsächliche Zusammensetzung des Drahtes über verschiedene Produktionschargen hinweg innerhalb des Legierungsspezifikationsbereichs liegt
• Wie sieht die Erfolgsbilanz des Lieferanten insbesondere bei Kunden aus der Schifffahrts- und Offshore-Branche aus, da diese Anwendungen Qualitätserwartungen mit sich bringen, die nicht alle Drahthersteller durchweg erfüllen?
• Ob Standardverpackungsformate, Spulengrößen und Lagerempfehlungen mit den Lagerbedingungen und der Einrichtung der Schweißausrüstung der Werft übereinstimmen

Ist die Bestandskontinuität ein praktisches Problem, das es wert ist, berücksichtigt zu werden?

Für Werften, die große Projekte über längere Zeiträume durchführen, ist die Kontinuität der Kabelversorgung wichtiger als bei kürzeren Produktionsläufen. Der Wechsel des Drahtlieferanten mitten im Projekt birgt das Risiko von Variationen in der Zusammensetzung oder im Oberflächenzustand von Charge zu Charge, die zu geringfügigen Änderungen im Lichtbogenverhalten oder im Erscheinungsbild der Schweißnaht führen können, was wiederum zu Schwierigkeiten bei der Dokumentation des Schweißverfahrens führt. Der Abschluss einer Liefervereinbarung mit einer zuverlässigen Quelle zu Projektbeginn ist ein kleiner logistischer Schritt, der später unverhältnismäßig viele potenzielle Störungen verhindert.

Bei der Auswahl von Aluminium-Schweißdrähten im Schiffbau kommt es darauf an, zu verstehen, was jede Verbindung in einer Schiffsstruktur tatsächlich benötigt wird, und von dieser Anforderung auf die Legierungschemie zurückzugreifen, die sie über die gesamte Lebensdauer des Schiffes oder der Struktur unterstützt. Stirb 5356 legierter Aluminiumdraht Bewältigt zuverlässig die überwiegende Mehrheit der Schiffbauarbeiten und ist aufgrund seiner Verfügbarkeit und Handhabungseigenschaften die praktische Wahl für den allgemeinen Rumpf- und Deckbau. Wenn eine dauerhafte Einwirkung von Salzwasser, eingeschränkter Inspektionszugang oder eine lange Lebensdauer unter aggressiven Bedingungen die Anforderungen über das hinausgehen, was die Allzwecklegierung bequem erfüllen kann, ist die 5183 Draht bietet den zusätzlichen Korrosionsbeständigkeitsspielraum, den diese Anwendungen erfordern. Die Vorbereitung vor dem Schweißen, die Endbearbeitung nach dem Schweißen und die Kompatibilität des Grundmetalls bestimmen neben der Drahtauswahl selbst auch die endgültige Schweißqualität, und erfahrene Hersteller neigen dazu, alle diese Aspekte als miteinander verbunden zu betrachten, anstatt die Drahtauswahl vom breiteren Schweißprozess zu behandeln. Hangzhou Kunli Schweißmaterialien Co., Ltd. Unterstützt Schiffbauhersteller, Schiffsingenieure und Beschaffungsteams für strukturelles Schweißen mit Aluminium-Schweißdrahtoptionen, die für die spezifischen Anforderungen von Schiffs- und Offshore-Anwendungen geeignet sind. Sich mit uns in Verbindung zu setzen, um projektspezifische Legierungsanforderungen, verfügbare Zertifizierungen oder Liefervereinbarungen zu besprechen, ist ein praktischer nächster Schritt für jedes Team, das bereit ist, von der Spezifikationsrecherche zu einer sicheren Beschaffungsentscheidung überzugehen.
